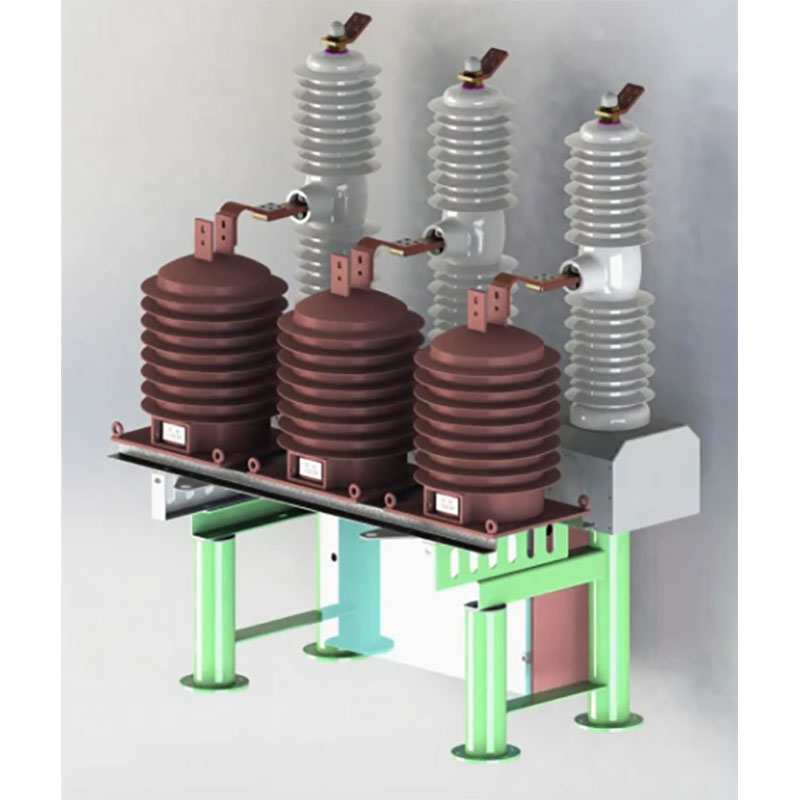

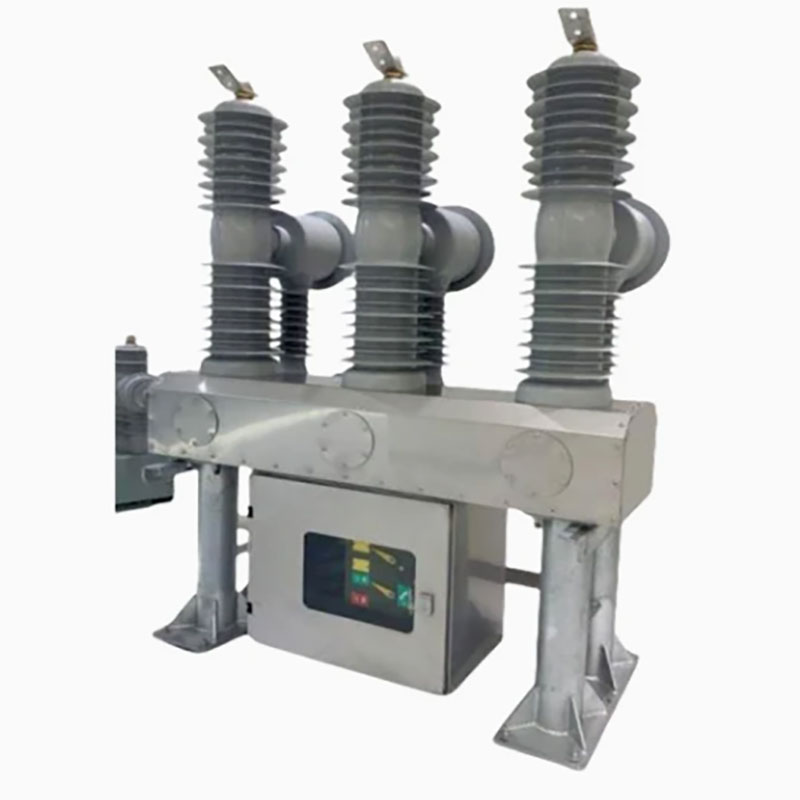

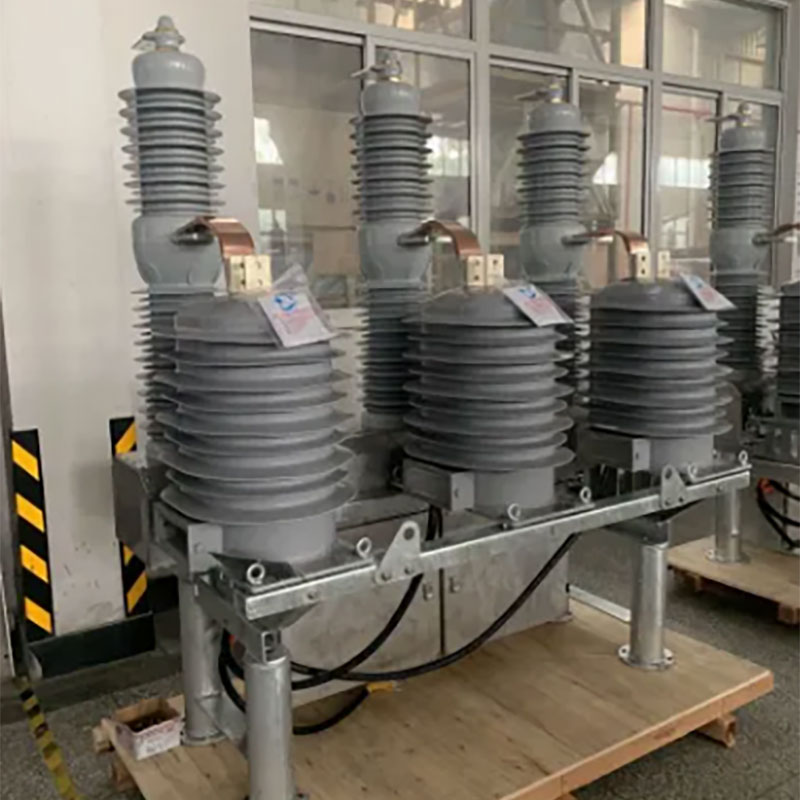

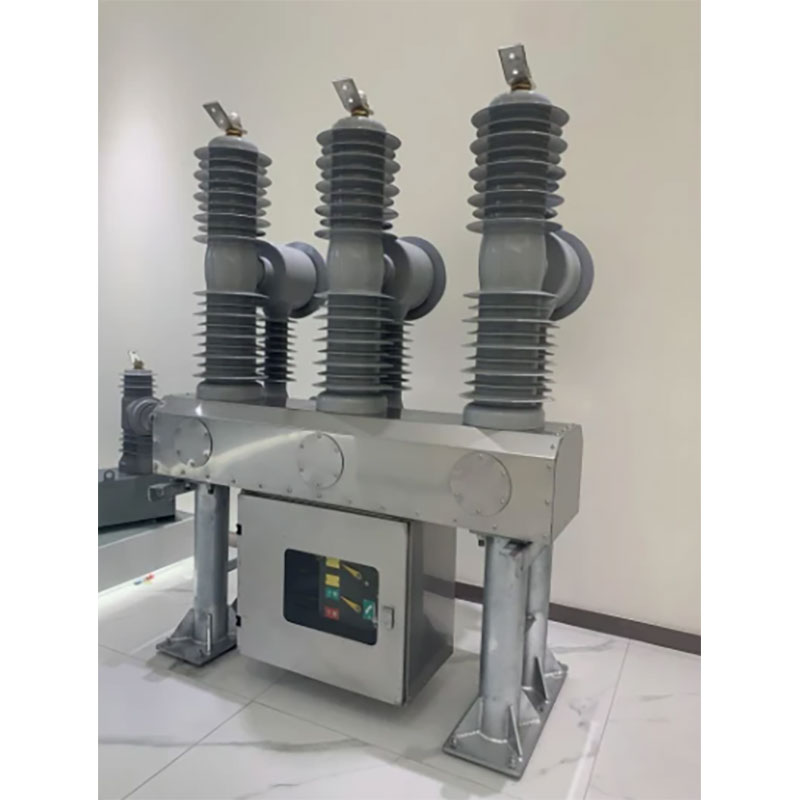

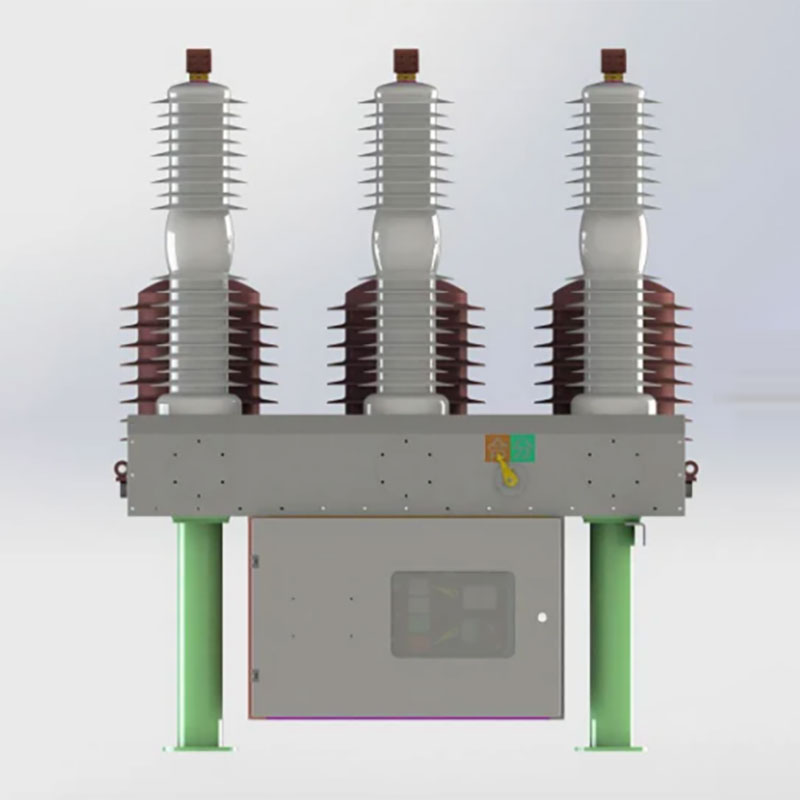

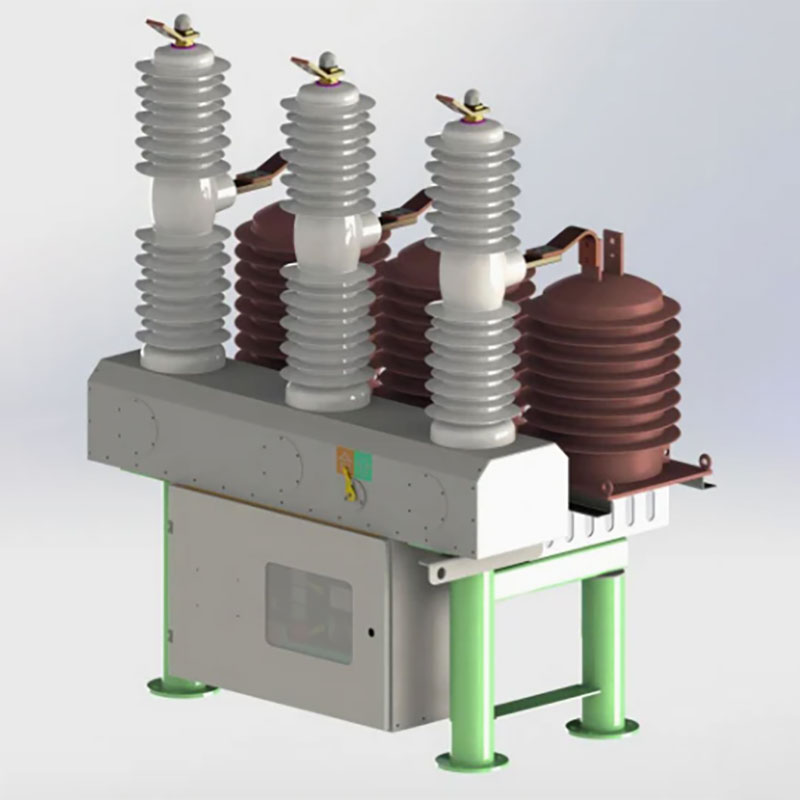

Buitenvacuümstroomonderbreker

De vacuümvacuümbreker van Dahu Electric is een buitendistributie -eenheid van nominale spanning 40,5 kV en frequentie 50 Hz, die van toepassing is op de voederzijde van de onderstation en de industriële en mijnbouwbedrijf die algemene bescherming, controle en frequente werking van schakelaar nodig hebben.

Stuur onderzoek

Productomschrijving

Het hoofdlichaam van de stroomonderbreker heeft vacuümuitsterven, eenvoudige structuur, krachtige onderbrekingsmogelijkheden en een lange levensduur. De pool is gemaakt van epoxyhars / siliconen rubberen composietisolator, geen olie en SF6 -gas, deze vaste geïsoleerde vacuümstroomonderbreker is milieuvriendelijk ontworpen.

Na het gebruik van een composietisolatiestructuur, voldoet de vacuümvacuümbreker buiten de vereisten van luchtafstand en kruipafstand onder normale bedrijfsomstandigheden en vermindert effectief het volume van de stroomonderbreker, de belangrijkste geleidende lusvacuümonderbreker en de dynamische en statische geleidende verbinding worden geïnstalleerd in de isolerende cilinder, zodat de fase slechts 300 mm is. De elektrische verbindingen van de hoofdcircuit zijn allemaal vaste verbindingen met een hoge betrouwbaarheid.

Productdetails

Modulair mechanisme

Ontwerp van modulair mechanisme, zeer gestandaardiseerde structuur;

Het mechanisme is gemakkelijk te monteren / demonteren en gemakkelijk te onderhouden;

Hoge betrouwbaarheid met minder aantal onderdelen

Geïntegreerde oplaadgreep, maakt werking handig en gemakkelijk

Potstaal

Milieuvriendelijk isolatiemateriaal, PA66 biedt lichtgewicht, hoge diëlektrische prestaties;

Recyclebare en gemakkelijke verwijdering na levenslange levenscyclus;

Kosteneffectief en betrouwbaar;

Vacuümstroomonderbreker

Volledig voldoet aan de vereisten van IEC- en GB -normen;

Volledige vergrendeling, voorkoming van verkeerde werking en zorg voor veiligheid in werking;

Modulair ontwerp, verkorte levertijd;

Kleine openingsrebound en uitstekende prestaties;

Prestatievoordeel

Het product is uitgerust met een bistabiel permanente magneetwerkingsmechanisme, het mechanisme is uitgerust met een permanente magneet, door de permanente magneet om een bewaarkracht te bieden, zodat de schakelaar in de open en gesloten toestand wordt gehandhaafd, vergeleken met het conventionele veerbedieningsmechanisme, is het aantal mechanische delen verlaagd, de mechanische transmissieketen wordt ingekort, dus de betrouwbaarheid van de schakelaar is sterk verhoogd.

Belangrijkste technische specificatie

Technische parameters
Nee.	Item			Eenheid	Waarde
1	Nominale spanning			kv	40.5
2	Nominale isolatie Niveau (zeeniveau: 1000 m)	1 minuten kracht frequentie weerstaan spanning	Droge test		95
			Natte test (aarde buiten isolatie)		85
		Bliksemimpuls zijn bestand tegen spanning (piek) 1,2/50US			200
3	Nominale stroom			A	1600/2500
4	Nominale frequentie			Hz	50/60
5	Nominale kortloopbreekstroom			de	31.5
6	Nominale werkingsequentie			O-0.3S-CO-180S- CO-180S-C
7	Nominale kortloopbreekstroombreektijden			tijd	20
8	Rated kortsluiting Sluitingsstroom (piek)			de	80
9	Nominale piek bestand tegen stroom				50
10	Korte tijd beoordeeld door middel van stroom				31.5
11	Volledig breken van de tijd			S	<0,125
12	Nominale kortsluitduur				4
13	Mechanisch leven			tijd	10000
14	Nominale bedrijfsspanning en hulpcircuit beoordeeld spanning			V	110/220

Mechanische karakteristieke parameters van stroomonderbreker

Nee.	Item	Eenheid	Waarde
1	Contactklaring	mm	18 ± 1
2	Neem contact op met Overreis	mm	6 ± 1
3	Openingssnelheid	Mevrouw	1,6 ± 0,2
4	Sluitsnelheid	Mevrouw	0,8 ± 0,2
5	Gelijktijdigheid van drie fase opening en sluiting	mevrouw	≤2
6	Faseafstand	mm	680 ± 2
7	Contact Contact Bounce Time	mevrouw	≤3
8	Elke fase geleidende circuitweerstand	Baby	≤60
9	Sluitingstijd	mevrouw	25 ~ 60
10	Openingstijd	mevrouw	20 ~ 50
11	Nominale stroomfrequentie van energieopslagmotor	W	110
12	Nominale spanning van Energy Storae Motor	V	220
13	Max./min.motor spanning		120%/80%
14	Rated Sluitingsspanning		220
15	Max./min. Sluitingsspanning		120%/80%
16	Nominale openingsspanning		220
17	Max./min. Openingsspanning		120%/65%

Technische parameters van het bedieningsmechanisme
Nee.	Item		Eenheid	Waarde
1	Nominale bedrijfsspanning	Opening Tripper	V	AC220
		Sluitende tripper		AC220
2	Nominale weerstand	Opening Tripper	Ω	56
		Sluitende tripper		56
3	Nominale uitgangskrachtfrequentie	Opening Tripper	W	320
		Sluitende tripper
4	Energieopslag motorfrequentie			110
5	Nominale spanning van opslag van motorenergie		V	AC220
6	Energieopslagtijd		S	≤10
