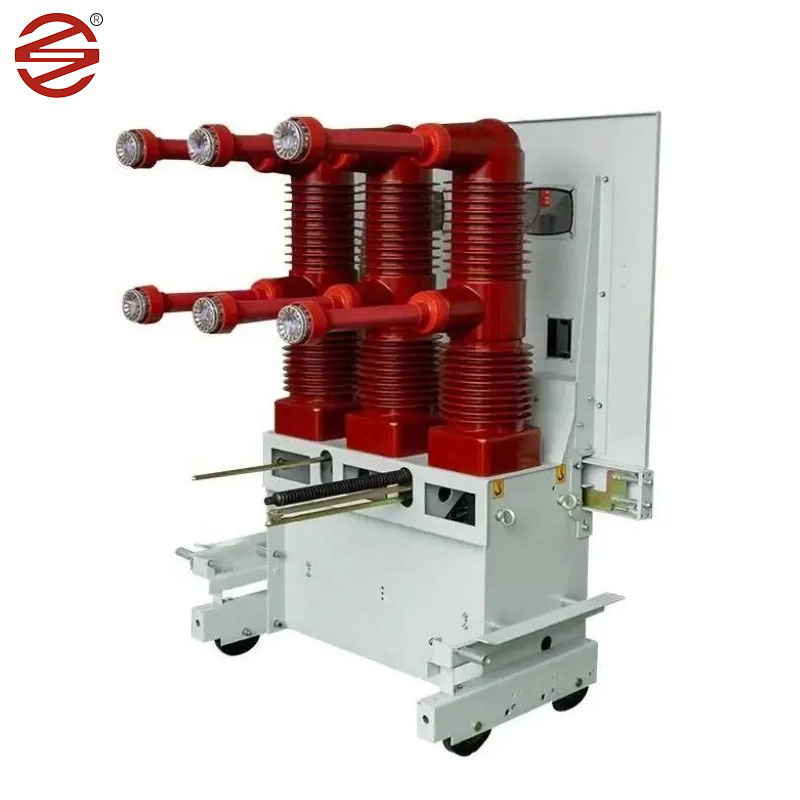

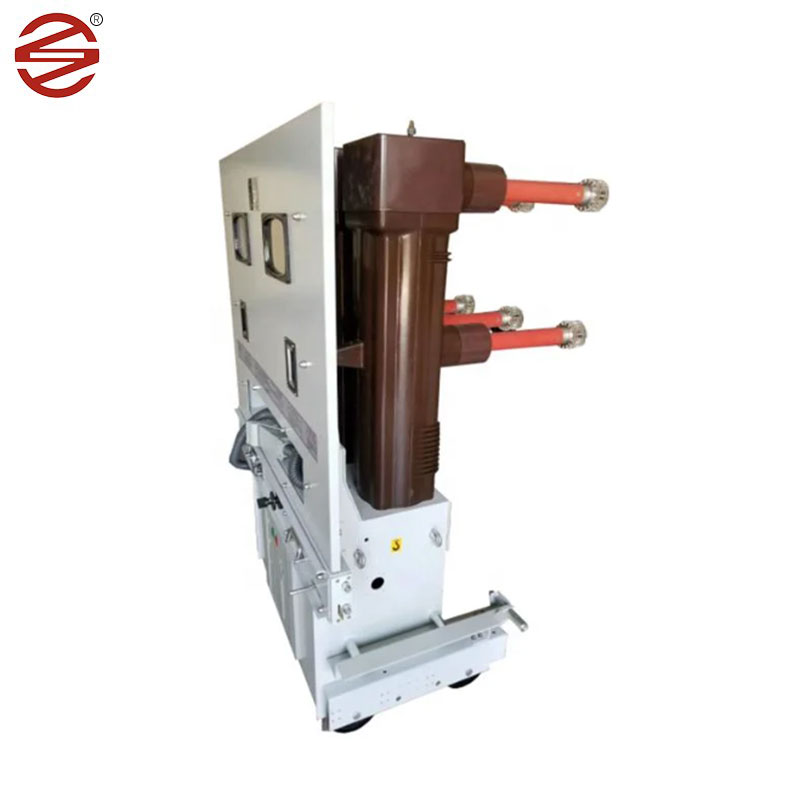

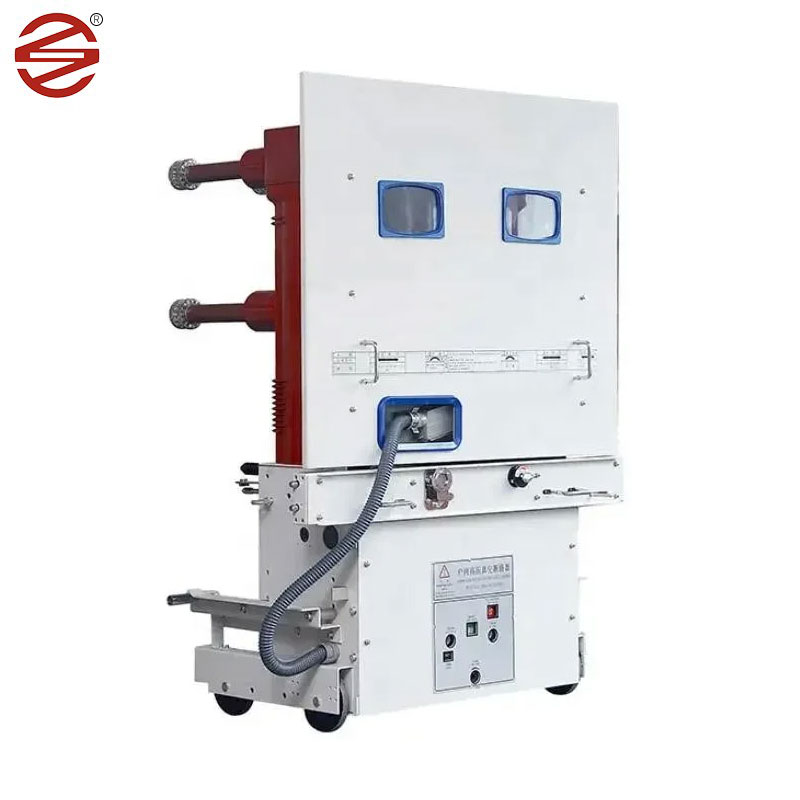

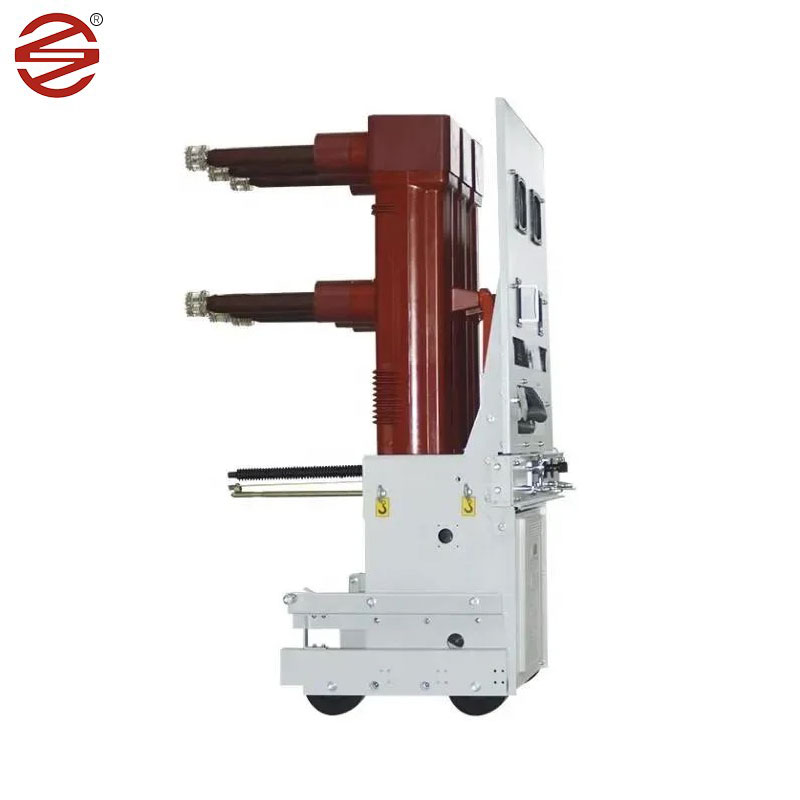

40.5kV vacuümstroomonderbreker

De 40,5 kV vacuümstroomonderbreker vervaardigd door Dahu Electric is geschikt voor driefasige AC 50Hz, 40,5kV-systeem. Het kan worden gebruikt voor industriële en mijnbouwbedrijven, energiecentrales en onderstations als schakelbelastingsstroom, overbelastingsstroomstroom en is geschikt voor frequente operaties. Deze stroomonderbreker neemt de opstellingsstructuur op en neer, die de diepte van de stroomonderbreker effectief vermindert. En de samengestelde isolatiestructuur aannemen, driefasige boogduikende kamer en bijbehorende geladen lichaam gescheiden door drie onafhankelijke epoxyhars isolatieschalen.

Stuur onderzoek

Productomschrijving

Na het gebruik van een composietisolatiestructuur voldoet de 40,5 kV vacuümstroomonderbreker aan de vereisten van luchtafstand en kruipafstand onder normale bedrijfsomstandigheden en vermindert effectief het volume van de stroomonderbreker, de belangrijkste geleidingsvacuümonderbreker en de dynamische en statische geleidende verbinding worden geïnstalleerd in de isolerende cilinder, zodat de fase slechts 300 mm is. De elektrische verbindingen van de hoofdcircuit zijn allemaal vaste verbindingen met een hoge betrouwbaarheid.

Productdetails

Modulair mechanisme

Ontwerp van modulair mechanisme, zeer gestandaardiseerde structuur;

Het mechanisme is gemakkelijk te monteren / demonteren en gemakkelijk te onderhouden;

Hoge betrouwbaarheid met minder aantal onderdelen

Geïntegreerde oplaadgreep, maakt werking handig en gemakkelijk

Potstaal

Milieuvriendelijk isolatiemateriaal, PA66 biedt lichtgewicht, hoge diëlektrische prestaties;

Recyclebare en gemakkelijke verwijdering na levenslange levenscyclus;

Kosteneffectief en betrouwbaar;

Vacuümstroomonderbreker

Volledig voldoet aan de vereisten van IEC- en GB -normen;

Volledige vergrendeling, voorkoming van verkeerde werking en zorg voor veiligheid in werking;

Modulair ontwerp, verkorte levertijd;

Kleine openingsrebound en uitstekende prestaties;

Prestatievoordeel

Het product is uitgerust met een bistabiel permanente magneetwerkingsmechanisme, het mechanisme is uitgerust met een permanente magneet, door de permanente magneet om een bewaarkracht te bieden, zodat de schakelaar in de open en gesloten toestand wordt gehandhaafd, vergeleken met het conventionele veerbedieningsmechanisme, is het aantal mechanische delen verlaagd, de mechanische transmissieketen wordt ingekort, dus de betrouwbaarheid van de schakelaar is sterk verhoogd.

Belangrijkste technische specificatie

project		eenheid	Parameter
Nominale spanning		kv	40.5
Nominale stroom		A	1250		1600	2000、2500
Nominale kortsluitingsstroom		de	25	31.5	25	31.5
Dynamische stabiele stroom (piekwaarde)		de	63	80	63	80
4S thermische stabiele stroom		de	25	31.5	25	31.5
Nominale kortsluiting die stroom maakt (piekwaarde)		de	63	80	63	80
Breektijden van beoordeelde kortsluitstroom		Tijd	20
Nominale bedrijfssequentie			O-0.3 S-CO-180 S-CO
Nominale isolatie niveau	1min stroomfrequentie bestand tegen spanning	kv	95
	Bliksemimpuls zijn bestand tegen spanning (piekwaarde)		185
Mechanisch leven		Tijd	10000
Rated Single Condensator Bank Opening and Current		A	630
Rated Back-to-Back Condensator Bank Current		A	400
Energieopslagmotor beoordeelde spanning		V	AC 、 DC: 110; 220
Nominale kracht van energieopslagmotor		W	≤230
Energieopslagtijd van energieopslagmotor		S	≤15
Nominale spanning van sluitings- en openingsspoel		V	DC: 110; 220
Nominale stroom van sluitings- en openingsspoel		A	1,05 (110V) 0,96 (220V)
Contactopening		mm	20 ± 2
Contactslag		mm	7,5 ± 1,5
Driefasige combinatie van verschillende periodes		mevrouw	≤2
Bounce Time of Contact Sluiten		mevrouw	≤3
Hoofdcircuitweerstand (exclusief wandcontact)		Baby	≤40
