Waarom zijn spanningstransformatoren belangrijk voor energiesystemen?

Bij energiesystemen zijn nauwkeurige metingen en een veilige werking van het grootste belang. Of het nu gaat om openbare elektriciteitsnetten, industrieparken of commerciële faciliteiten, nauwkeurige monitoring van spanningsniveaus is onmisbaar.Spanningstransformatoren, ook wel potentiële transformatoren (PT's) genoemd, spelen een essentiële rol in dit proces.Zhejiang Dahu Elektrisch Co., Ltd.is een gerenommeerde professionele fabrikant die zich toelegt op het ontwerpen en produceren van hoogwaardige spanningstransformatoren van 0,5 kV tot 35 kV. Gelegen in Xiangyang Industrial Zone, Yueqing City, bekend om zijn elektrische productiecapaciteiten, maakt Dahu Electric gebruik van zijn gunstige geografische ligging, geavanceerde technologie en een rigoureus kwaliteitsmanagementsysteem om betrouwbare, efficiënte en duurzame producten te leveren.

Spanningstransformatoren begrijpen

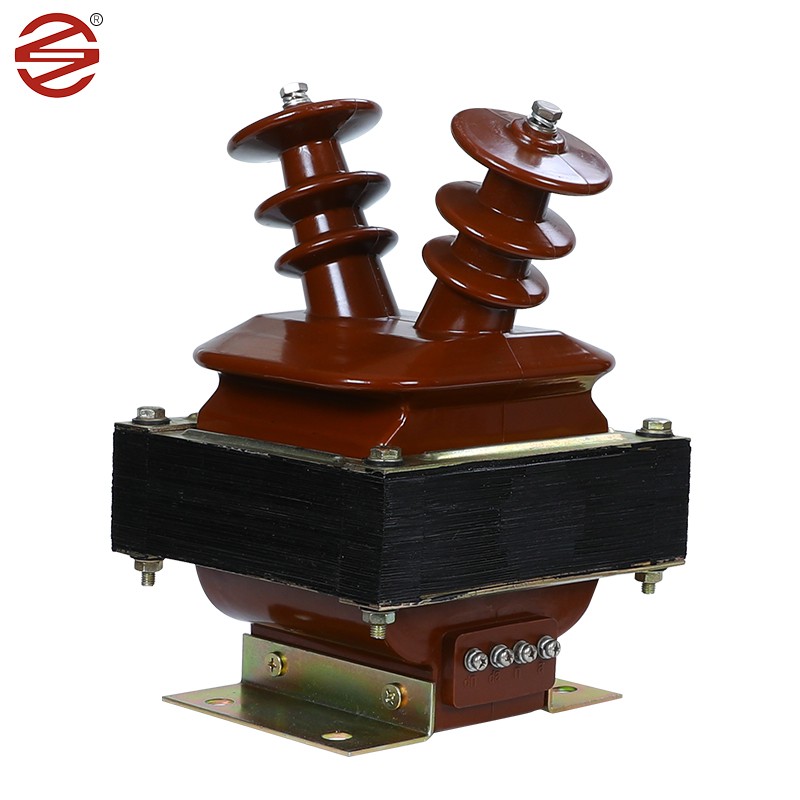

A spanningstransformatoris een instrumenttransformator die is ontworpen om de primaire hoogspanningsspanning te reduceren tot een gestandaardiseerde, lagere en veiligere secundaire spanning. Deze secundaire spanning bedraagt ​​doorgaans 110 V of 120 V en kan eenvoudig en veilig worden afgehandeld door meetinstrumenten, beveiligingsrelais en energiemeters. De primaire functie van een spanningstransformator is niet het overbrengen van energie, maar eerder het leveren van een nauwkeurige weergave van hoogspanningsgolfvormen voor meting en bescherming. Door de meet- en regelcircuits te isoleren van hoogspanningsleidingen, garanderen spanningstransformatoren de veiligheid van personeel en apparatuur.

Belangrijkste toepassingen van spanningstransformatoren

Elektriciteitsmeting: meet nauwkeurig het elektriciteitsverbruik voor facturering en monitoring in nuts- en industriële toepassingen.

Systeembeveiliging: levert spanningssignalen aan beveiligingsrelais om stroomonderbrekers te activeren in geval van fouten zoals overspanning, onderspanning of aardfouten.

Power Quality Monitoring: Bewaakt spanningsniveaus, spanningsdalingen, -stijgingen en harmonische vervorming in energiesystemen.

Generatorsynchronisatie: Zorgt voor een goede synchronisatie tussen generatoren en het elektriciteitsnet door de spanningsamplitude en fasehoek op elkaar af te stemmen.

Spanningsregeling: Geeft feedback voor automatische spanningsregelsystemen.

Waarom voor ons kiezen?

Dahu houdt zich aan de bedrijfsfilosofie van "Technologiegedreven, mensgericht" en streeft naar uitmuntendheid. Deze filosofie drijft voortdurende innovatie en naleving van de hoogste kwaliteitscontrolenormen.

Superieure productkwaliteit: Dahu beschouwt productkwaliteit als de levensader van het bedrijf, maakt gebruik van geavanceerde binnenlandse productieapparatuur en zet een uitgebreid managementsysteem op gedurende het gehele productieproces.

Sterke R&D-capaciteiten en innovatie: Dahu houdt gelijke tred met de tijd en ontwerpt zijn producten om zich aan te passen aan de steeds veranderende markteisen en technologische vooruitgang.

Groot spanningsbereik: Door gebruik te maken van zijn ervaring in de productie van transformatoren van 0,5 kV tot 35 kV, biedt Dahu oplossingen voor een breed scala aan toepassingen, van laagspanningsdistributie tot secundaire middenspanningstransmissie.

Veilig en efficiënt: elke spanningstransformator is ontworpen volgens internationale veiligheids- en efficiëntienormen, waardoor een betrouwbare werking in kritieke omgevingen wordt gegarandeerd.

Veelgestelde vragen over spanningstransformatoren (veelgestelde vragen)

1. Wat is het verschil tussen een spanningstransformator (VT) en een stroomtransformator (CT)?

Hoewel beide instrumenttransformatoren zijn, dienen ze fundamenteel verschillende doeleinden. Een stroomtransformator is ontworpen om een ​​hoge primaire stroom om te zetten naar een veilige, meetbare secundaire stroom, doorgaans 5A of 1A. De primaire wikkeling is in serie verbonden met het stroomcircuit. Een spanningstransformator is daarentegen ontworpen om een ​​hoge primaire spanning terug te brengen naar een veilige, meetbare secundaire spanning, doorgaans 110V of 120V. De primaire wikkeling is parallel verbonden over de fase en de nulleider of aarde. In wezen meten CT's de stroom en meten VT's de spanning. Het gebruik van de juiste transformator voor de beoogde toepassing is van cruciaal belang voor de veiligheid en nauwkeurigheid van het systeem.

2. Kan een spanningstransformator in dezelfde eenheid worden gebruikt voor zowel meting als beveiliging?

Ja, veel moderne spanningstransformatoren zijn ontworpen met meerdere secundaire kernen of wikkelingen om beide functies tegelijkertijd te vervullen. Een enkele VT kan bijvoorbeeld één kernwond hebben voor hoge nauwkeurigheid (bijv. Klasse 0,5), bedoeld voor het meten van inkomsten, en een afzonderlijke kernwond voor een hogere belastingscapaciteit (bijv. Klasse 3P), bedoeld voor het voeden van beveiligingsrelais. Dit ontwerp met dubbele functie is ruimtebesparend en kosteneffectief voor installatie in compacte schakelapparatuur. Het is van cruciaal belang om het typeplaatje en het gegevensblad van de transformator te controleren om de beschikbare nauwkeurigheidsklassen en nominale uitgangen voor elke wikkeling te bevestigen.

3. Wat zijn de kritische factoren waarmee u rekening moet houden bij het selecteren van een spanningstransformator voor een specifieke toepassing?

Het selecteren van de juiste spanningstransformator omvat een zorgvuldige analyse van verschillende belangrijke parameters. Ten eerste de systeemspanning: de nominale primaire spanning van de transformator moet gelijk zijn aan de nominale bedrijfsspanning van het systeem of deze overschrijden. Ten tweede, het toepassingsdoel: bepalen of het om metingen gaat (waarvoor een hoge nauwkeurigheid vereist is, zoals 0,2 of 0,5) of om bescherming (waarvoor klassen zoals 3P of 6P nodig zijn). Ten derde, de aangesloten last: bereken het totale VA-verbruik van alle apparaten (meters, relais) die op het secundaire circuit zijn aangesloten; het nominale vermogen van de VT moet groter zijn dan deze totale belasting om de nauwkeurigheid te behouden. Ten vierde, de installatieomgeving: beslis of een binnen- (droog, schoon) of buiten- (weerbestendig) model nodig is, rekening houdend met factoren als vochtigheid, vervuiling en omgevingstemperatuur. Zorg er ten slotte voor dat het isolatieniveau (stroomfrequentie en impulshoudspanningen) geschikt is voor het foutniveau en de piekomstandigheden van het systeem.
