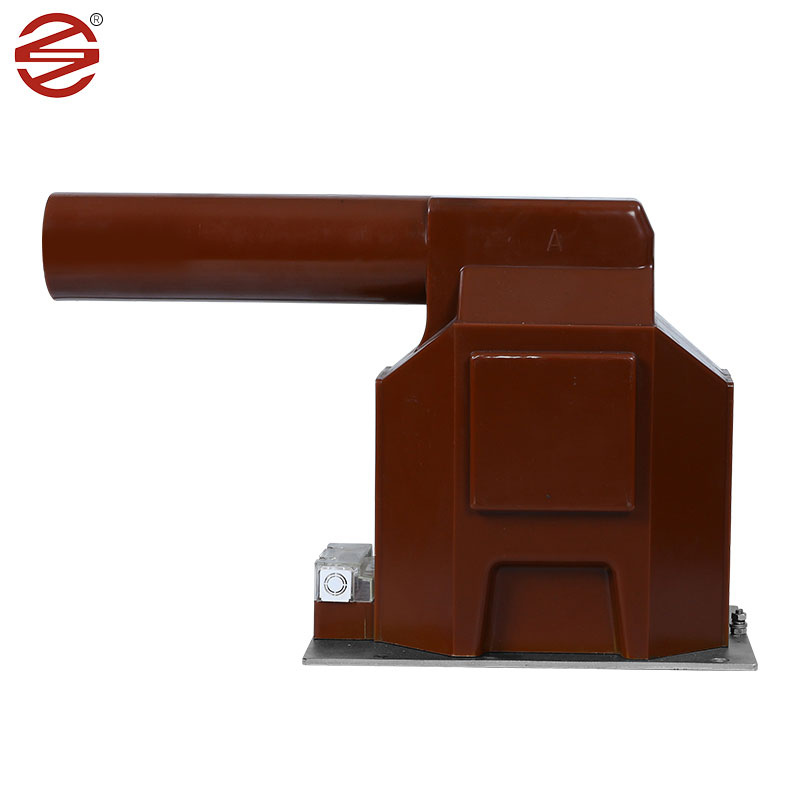

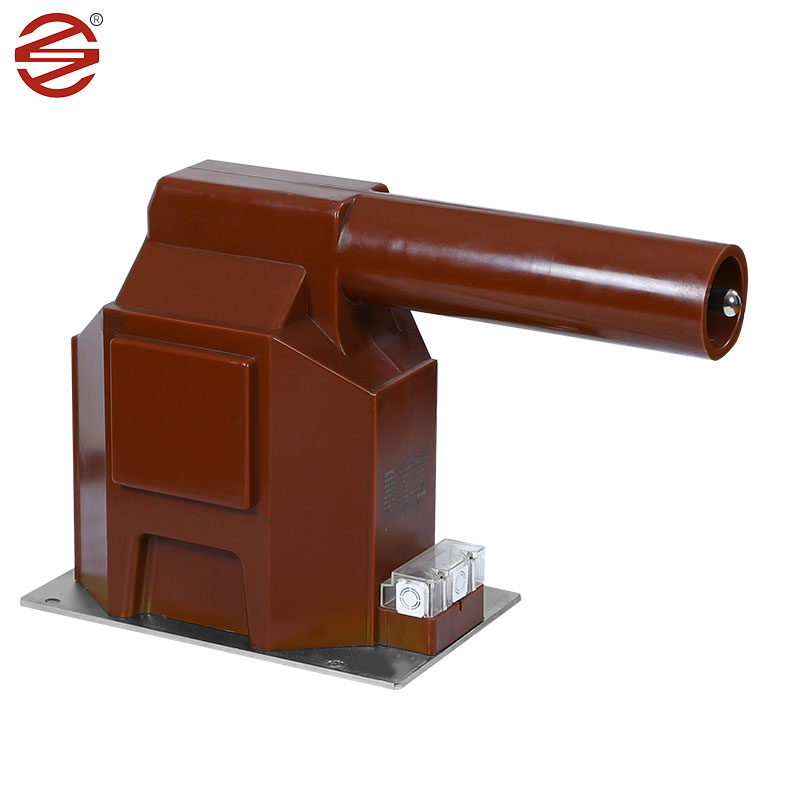

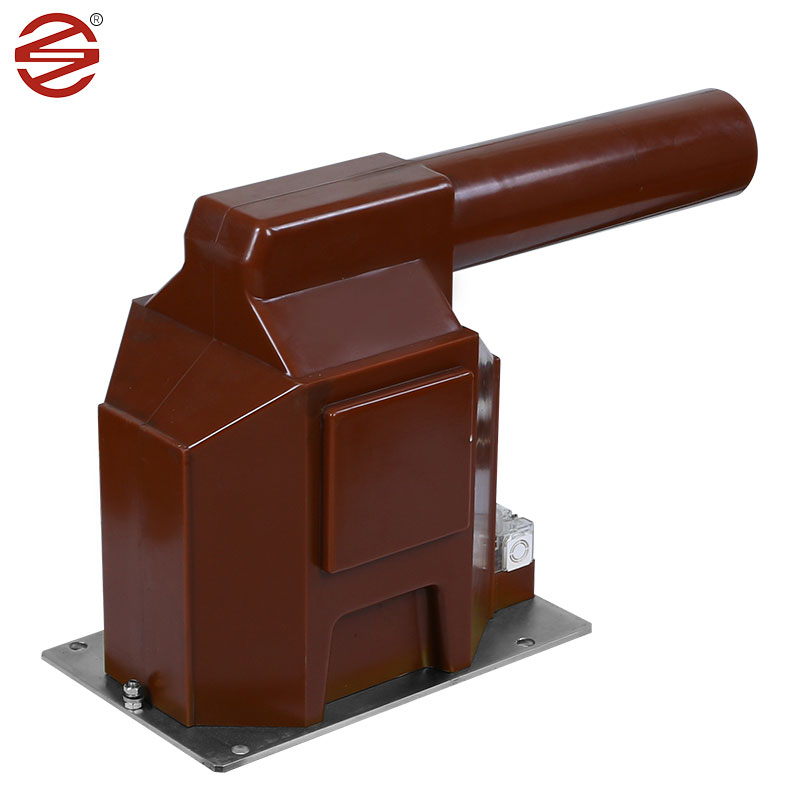

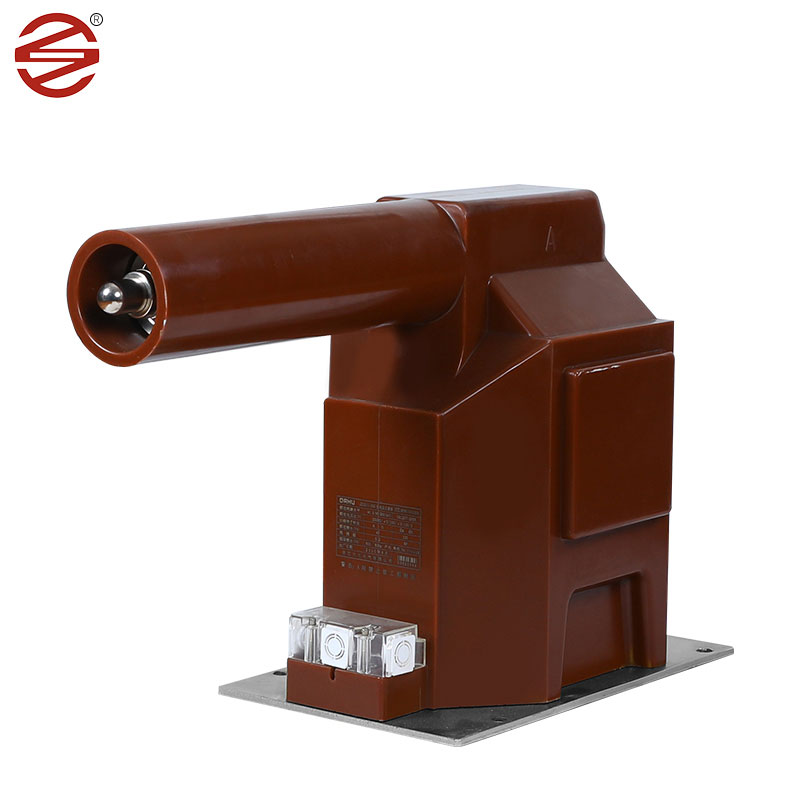

Medium spanningstransformator

De medium spanningstransformator vervaardigd door Dahu Electric is een essentieel onderdeel in indoor schakelkasten en speelt een cruciale rol in moderne elektrische systemen. Het meet niet alleen de spanning, maar voert ook belangrijke taken uit zoals monitoring van elektrische energie en het waarborgen van de soepele werking van beschermende relais in zowel eenfase als driefasige AC-systemen.

Stuur onderzoek

Productomschrijving

Naast zijn functionele mogelijkheden staat de medium spanningstransformator van Dahu Electric bekend om zijn toewijding aan kwaliteit en innovatie. Het bevat geavanceerde functies, ondergaat rigoureuze testen en voldoet aan de industriële normen, waardoor betrouwbare prestaties worden gewaarborgd.

Koud gerolde siliciumstaalplaat: vanwege de uitstekende magnetische eigenschappen wordt het veel gebruikt als het kernmateriaal van middelgrote spanningstransformator in de stroomindustrie. Het koudgerolde siliciumstaalplaat heeft de kenmerken van hoge permeabiliteit en lage kernverlies, waardoor het uitstekende energieoverdrachtsprestaties heeft. Ze zijn in staat om magnetische velden efficiënt te leiden, elektrische energie om te zetten in magnetische energie en naar andere elektrische apparaten over te brengen.

Epoxyhars: epoxyhars is een veel gebruikt materiaal met uitstekende diëlektrische eigenschappen en mechanische sterkte. Vooral geschikt als medium spanningstransformator primair isolatiemateriaal. De diëlektrische eigenschappen van epoxyharsen verwijzen naar hun vermogen om de spanningsstroom te weerstaan, wat essentieel is om de veilige en efficiënte werking van elektrische apparatuur te waarborgen. Vanwege de hoge diëlektrische sterkte kunnen epoxyharsen bestand zijn tegen hoge spanningsniveaus zonder af te breken, waardoor ze ideaal zijn voor spanningstransformatorisolatie.

Epoxy -gieten is de epoxyhars die in de mal wordt gegoten om betrouwbare isolatie te bieden voor de spanningstransformator. Het gietproces zorgt voor een uniforme en naadloze isolatielaag die effectief elektrische afbraak en lekkage voorkomt. Bovendien blokkeert de isolatie ook vocht, stof, chemicaliën en andere omgevingsfactoren, waardoor de bescherming van interne componenten verder wordt verbeterd. Deze productiemethode garandeert de kwaliteit en betrouwbaarheid van de gietstukken, waardoor het een van de veelgebruikte isolatiematerialen in de stroomindustrie is.

Koper: koperen geleiders worden meestal gebruikt voor wikkelingen in middelgrote spanningstransformator. Deze materialen bieden een hoge elektrische geleidbaarheid en mechanische duurzaamheid, waardoor een efficiënte overdracht van stroomsignalen mogelijk is, terwijl operationele spanningen worden weergegeven.

Product -superioriteit

Ons productaanplating van schroeven en bodemplaat bereikt 8um/min, wat vochtbestendiger en roestvrij is. De glans is beter.

1.	Sollicitatie	Meet-
2.	Installatie	Binnen-
3.	Constructson	Droge type epoxyhars cast
4.	Isolatie	Casthars
5.	Aantal fase	Enkel
6.	Nominale frequentie	50 Hz
7.	Syaten primaire nominale spanning	33 kV -fase tot fase
8.	Maximun Syaten -spanning	36 kV fase naar phaze
9.	Syaten aarding	Effectief geaard
10.	Basisisolatieniveau (1,2/50 u sec.	170 kV
11.	Stroomfrequentie meten en spanning (1 min.50 Hz)	70 kV
12. 13.	Verhouding: 11kV feeder Prinary	400/5A Enkele wikkeling
14.	Secundair	Enkele wikkeling
15.	Nauwkeurigheidsklasse	0,2/0,25 voor meting
16.	Last a) voor meting	10-15 VA
17.	Korte tijdstroombeoordeling	Minimaal 80 ka voor 1 sec
18.	Uitgebreide Curent -rating	120HOF beoordeelde stroom
19.	Crespage -afstand	30 mm/kv (minimaal)
20.	Standaard	Desssmn, fabricage, speen, geïndatallatie en prestaties zijn in overeenstemming met De nieuwste edities van IEC 61869-1 & IBC 61869-2
