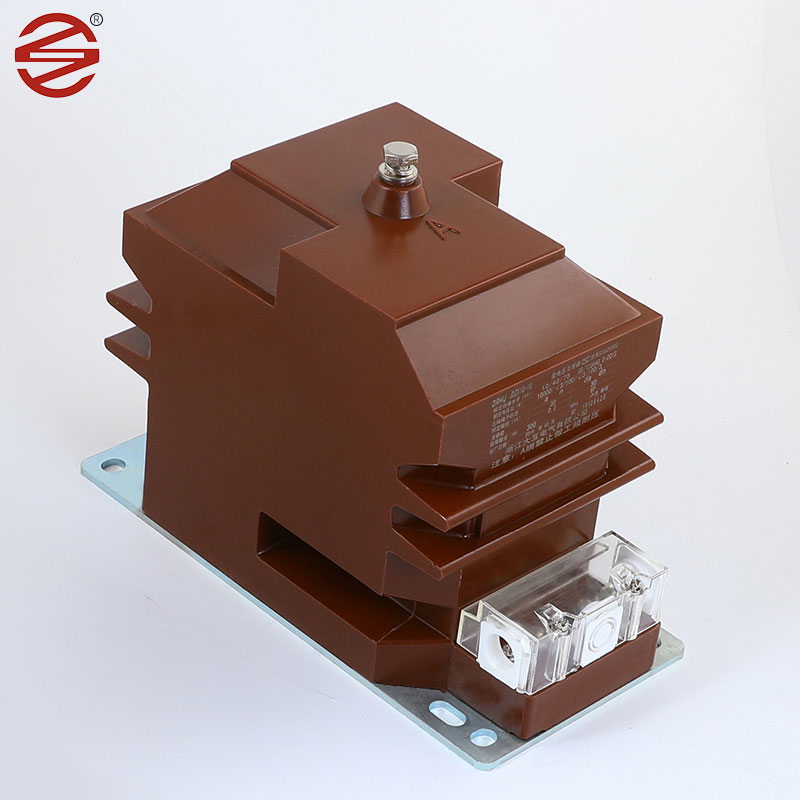

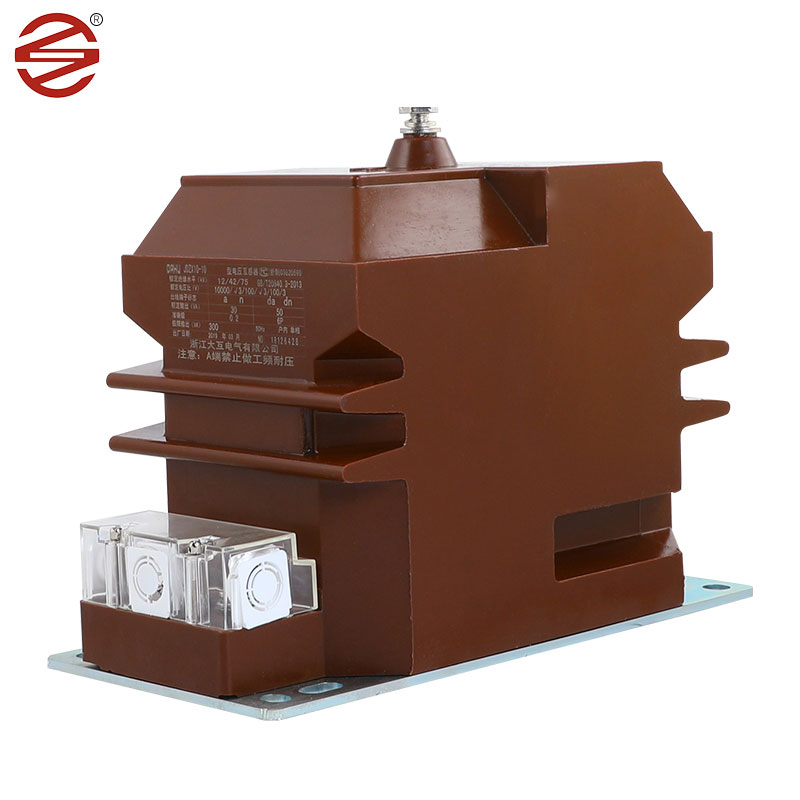

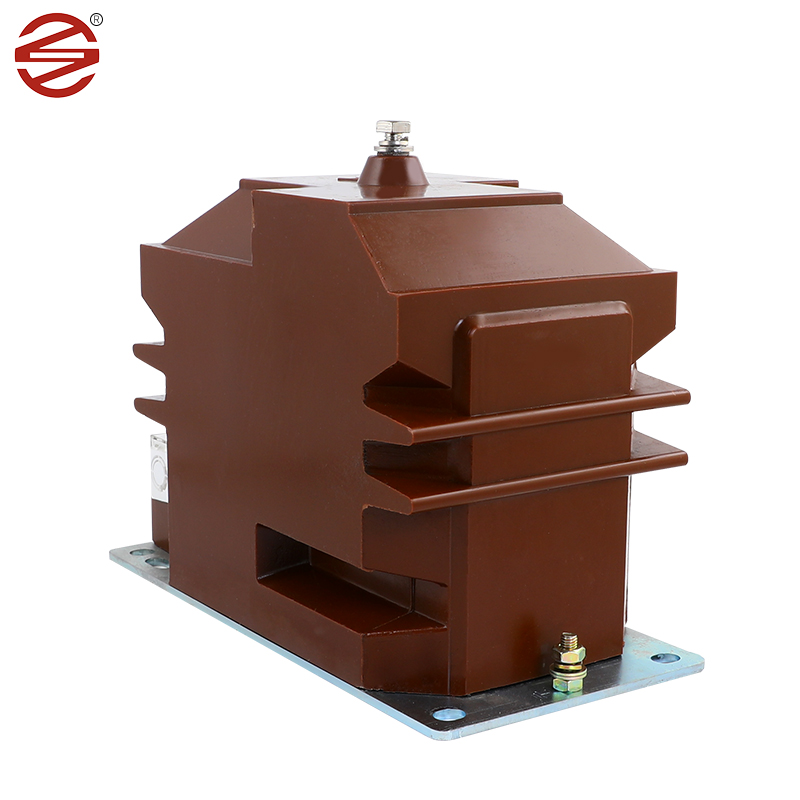

De indoorspanningstransformator gemaakt door Dahu Electric is een onmisbare component in indoorschakelkasten, die dient als de ruggengraat voor stroommeting, elektrische energiebewaking en beschermende relais over zowel eenfase als driemas-AC-systemen. Het robuuste ontwerp en de precieze functionaliteit maken het een essentieel element om de veiligheid en efficiëntie van elektrische bewerkingen te waarborgen.
Koud gerolde siliciumstalen vellen: indoorspanningstransformator gebruikt meestal koudgerolde siliciumstaalplaten als kern. Deze materialen zijn koud gerold en hebben uitstekende magnetische eigenschappen, zoals hoge permeabiliteit en lage kernverlies, waardoor ze ideaal zijn voor huidige transformatoren. Door het gebruik van koude opgerolde siliciumstaalplaat als kernmateriaal, kan de huidige transformator een efficiënte energieoverdracht bereiken, waardoor de efficiëntie van het systeem wordt verbeterd. In vergelijking met andere materialen hebben koudgerolde siliciumstaalbladen lagere hysteresenlussen en magnetisatieverliezen, wat minder energieverspilling en een lager stroomverbruik betekent.
Epoxyhars: Epoxyhars heeft uitstekende diëlektrische eigenschappen en mechanische sterkte, is de eerste keuze voor indoorspanningstransformator isolatiemateriaal. Epoxy -gietstukken bieden betrouwbare isolatie die interne componenten beschermt tegen elektrische afbraak en omgevingsfactoren.
Koper: koperen geleiders worden meestal gebruikt voor wikkelingen in binnenspanningstransformator. Deze materialen bieden een hoge elektrische geleidbaarheid en mechanische duurzaamheid, waardoor een efficiënte overdracht van stroomsignalen mogelijk is, terwijl operationele spanningen worden weergegeven.
Materiaal (epoxyhars): binnenspanningstransformator gebruiken behuizingen gemaakt van epoxyhars, die uitstekende isolatie -eigenschappen heeft en stroom of spanningskruising kan voorkomen voor de werking van een veilige circuit. Het is ook bestand tegen hoge temperaturen en corrosie en heeft goede afdichtingsprestaties voor waterdichte en vochtbestendige mogelijkheden. Epoxy-transformatoren zijn lichter en gemakkelijker te installeren en te onderhouden in vergelijking met olie-stimules transformatoren.
Ons productaanplating van schroeven en bodemplaat bereikt 8um/min, wat vochtbestendiger en roestvrij is. De glans is beter.
1. | Sollicitatie | Meet- |
2. | Installatie | Binnen. |
3. | Isolatie | Casthars |
4. | Type | Spanningsinductie |
5. | Bouw | Droge type epoxyhars cast |
6. | Aantal fase | Singe -fase (1 set = 3 nrs.) |
7. | Frequentie | 50 Hz |
8. | Montage gemonteerd | Ondersteuning van de gebakstructuur gemonteerd |
9. | Systeem primaire nominale spanning | 11 kV (fase tot fase) |
10. | Systeem primaire maximale spanning | 12 kV (fase tot fase) |
11. | System Earthlings | Effectief geaard |
12. | Basisisolatie (impuls bestand Spanning) |
75 kV |
13. | Stroomfrequentie bestand tegen spanning | 28KV |
14. | Het neutrale uiteinde van de primaire wikkeling, voor directe verbinding met grond |
Geïsoleerd om de 10 kV te weerstaan lage frequentietest. |
15. | Type secundaire wikkeling | Enkele wikkeling |
16. | Transformatieratio | 11 kV/3/0,11 kV/V3 |
17. | Kruipafstand | 25 mm/kv (minimaal) |
18. | Nominale secundaire last | 7.5 tot 10 VA |
19. | Spanningslimietfactor | 1.2 continu en 1,5 gedurende 30 seconden |
20. | Klasse van nauwkeurigheid | 0,2 voor meet. |
21. | Standaard | Ontwerp, productie, testen, installatie en Prestaties zijn in overeenstemming met de laatste edities van IEC 61869-1 & IEC 61869-3. |
