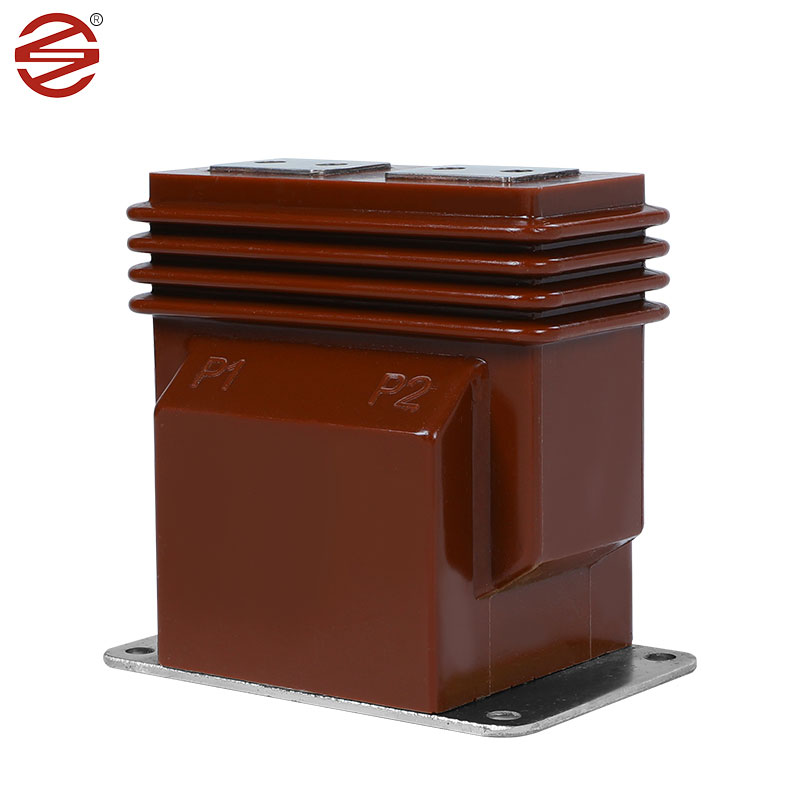

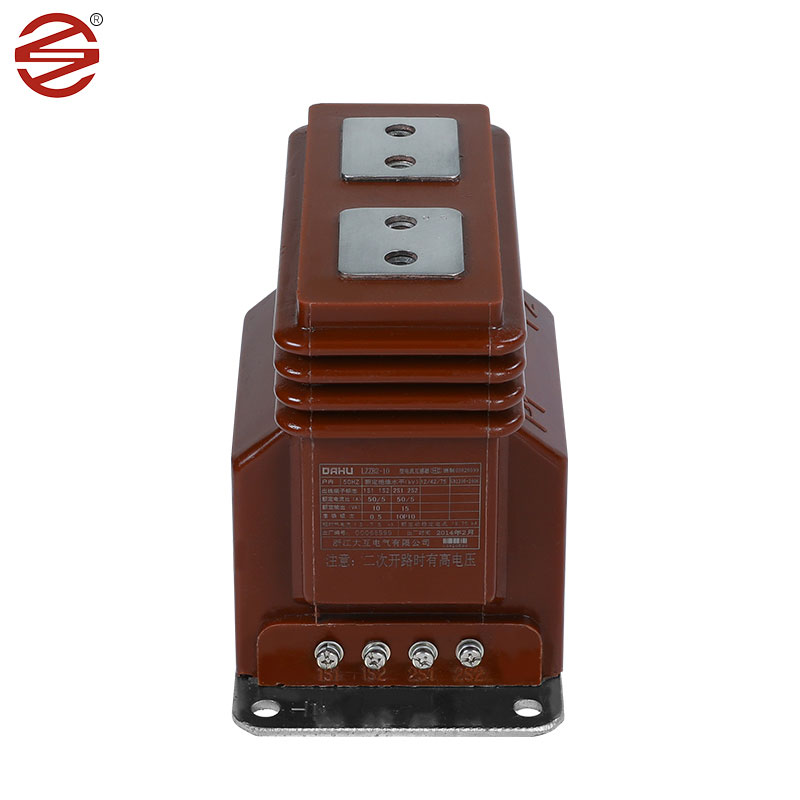

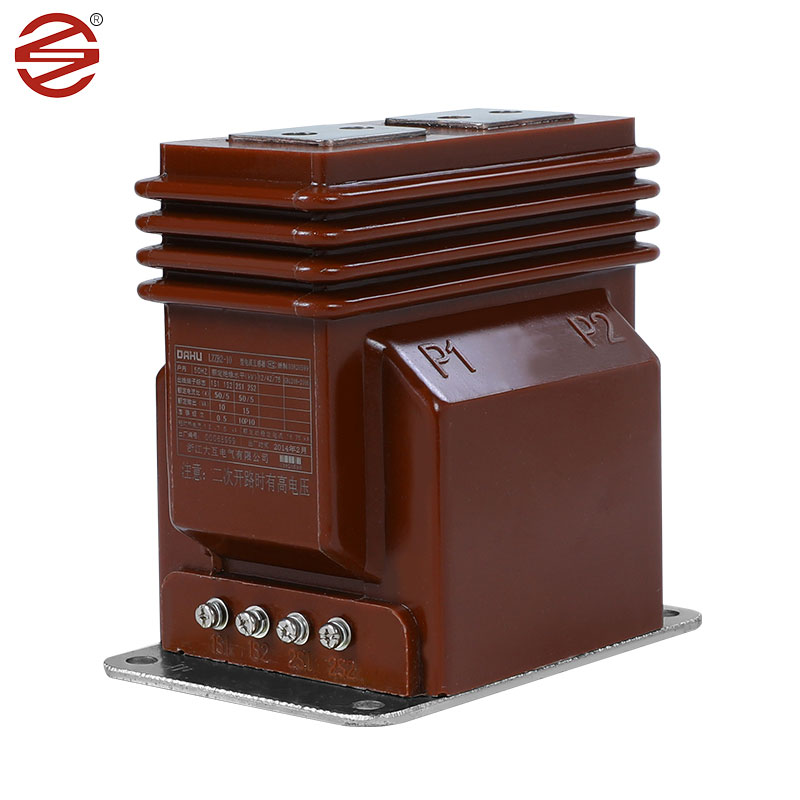

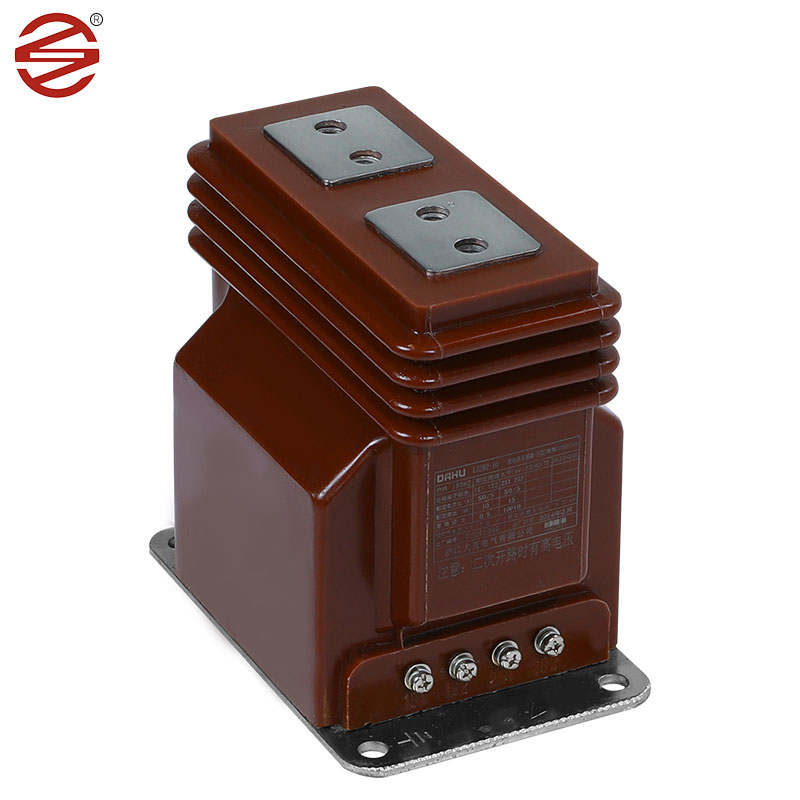

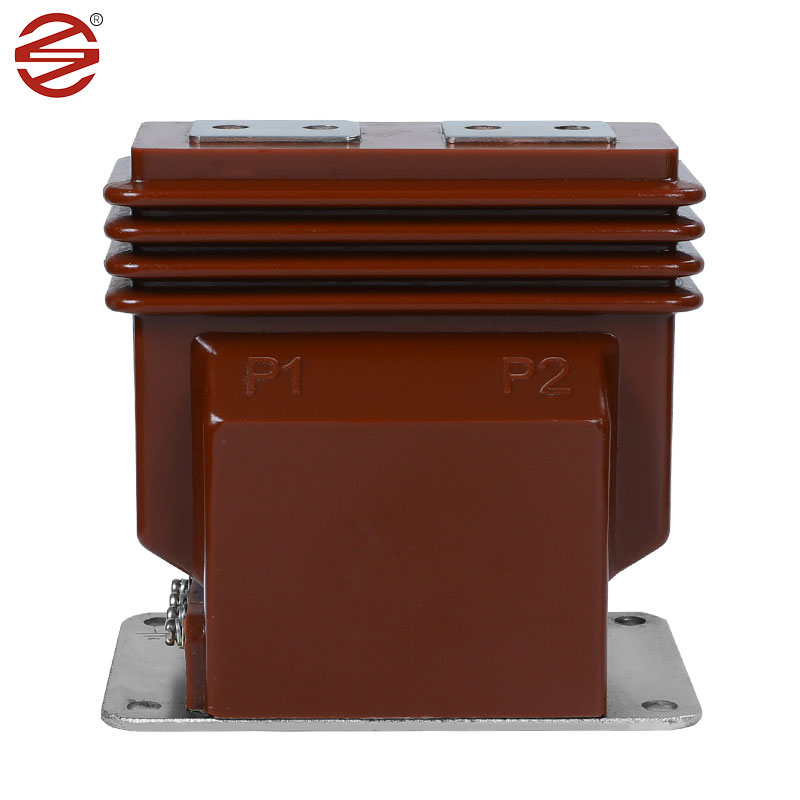

Elektrische 10kv stroomtransformator

Elektrische 10kv-stroomtransformatoren spelen een cruciale rol in schakelkasten binnenshuis en bieden robuuste oplossingen voor stroommeting, monitoring van elektrische energie en beschermende relais in zowel eenfasige als driefasige AC-systemen. Deze systemen werken naadloos op frequenties van 50 Hz of 60 Hz en voorzien in een breed scala aan elektrische behoeften met apparatuurspanningen tot 12 kV.

Stuur onderzoek

Productomschrijving

Koudgewalste siliciumstaalplaten: 10 kV-stroomtransformatoren gebruiken gewoonlijk koudgewalste siliciumstaalplaten als kern. Deze materialen beschikken over uitstekende magnetische eigenschappen, zoals een hoge permeabiliteit en een laag kernverlies, waardoor een efficiënte energieoverdracht en minimale vermogensdissipatie worden gegarandeerd.

Epoxyhars: Epoxyhars is een voorkeursisolatiemateriaal voor 10 kV-stroomtransformatoren vanwege de superieure diëlektrische eigenschappen en mechanische sterkte. Gieten van epoxyhars zorgt voor betrouwbare isolatie en beschermt interne componenten tegen elektrische storingen en omgevingsfactoren.

Koper: Koperen geleiders worden doorgaans gebruikt voor wikkelingen in 10 kV-stroomtransformatoren. Deze materialen bieden een hoge elektrische geleidbaarheid en mechanische duurzaamheid, waardoor een efficiënte overdracht van stroomsignalen mogelijk is en tegelijkertijd operationele spanningen kunnen worden weerstaan.

Materiaal (epoxyhars): 10 kV-stroomtransformatoren zijn ondergebracht in behuizingen gemaakt van epoxyhars. Epoxyhars heeft uitstekende isolatie-eigenschappen, kan effectief stroom- of spanningsoverschrijding voorkomen, om de veilige werking van het circuit te garanderen. Het heeft een hoge temperatuurbestendigheid en kan zich aanpassen aan de werkvereisten in een omgeving met hoge temperaturen.

Het heeft een goede corrosieweerstand, is bestand tegen de erosie van sommige chemische stoffen en verlengt de levensduur van de transformator. Het heeft goede afdichtingsprestaties, dus de epoxytransformator heeft meestal goede waterdichte en vochtbestendige prestaties en is geschikt voor gebruik in vochtige omgevingen. omgevingen. Vergeleken met traditionele olie-ondergedompelde transformatoren hebben epoxytransformatoren over het algemeen een lager gewicht en zijn ze eenvoudig te installeren en te onderhouden.

Elektrische 10kv stroomtransformatorparameter

1.	Sollicitatie	Meten
2.	Installatie	Binnen.
3.	Bouw	Droog type epoxyhars gegoten
4.	Isolatie	Gegoten hars
5.	Aantal fase	Enkel
6.	Nominale frequentie	50 Hz
7.	Primaire nominale spanning van het systeem	50 Hz
7.	Primaire nominale spanning van het systeem	11 kV fase naar fase
8.	Maximale systeemspanning	12 kV fase naar fase
9.	Systeemaarding	Effectief geaard
10.	Basisisolatieniveau (1,2/50 μ sec.)	75KV
11.	Stroomfrequentie Bestand tegen spanning (1 min.50 Hz).	28KV
12. 13.	Verhouding: 11kV-voeding Primair	10-20/5A Enkelvoudige kronkeling
14.	Ondergeschikt	Enkele wikkeling
15.	Nauwkeurigheidsklasse	0,2/0,2S voor meting
16.	Last: a) voor metingen	7,5-10 VA
17.	Korte tijd huidige beoordeling	Minimaal 10 kA gedurende 1 sec.
18.	Uitgebreide huidige beoordeling	120% van nominale stroom
19.	Over huidige beoordeling	<10A
20.	Kruip afstand	25 mm/KV (minimaal)
21.	Standaard	Ontwerp, productie, testen, installatie en Prestaties zullen in overeenstemming zijn met de nieuwste edities van IEC 61869-1 & IEC 61869-2.
