12kv ontladingsspoel

Dahu Electric is een fabrikant en leverancier van 12kv-ontladingsspoelen in China, die 12kv-ontladingsspoelen in de groothandel kan leveren, wij kunnen professionele service en een betere prijs voor u bieden.

Stuur onderzoek

Productomschrijving

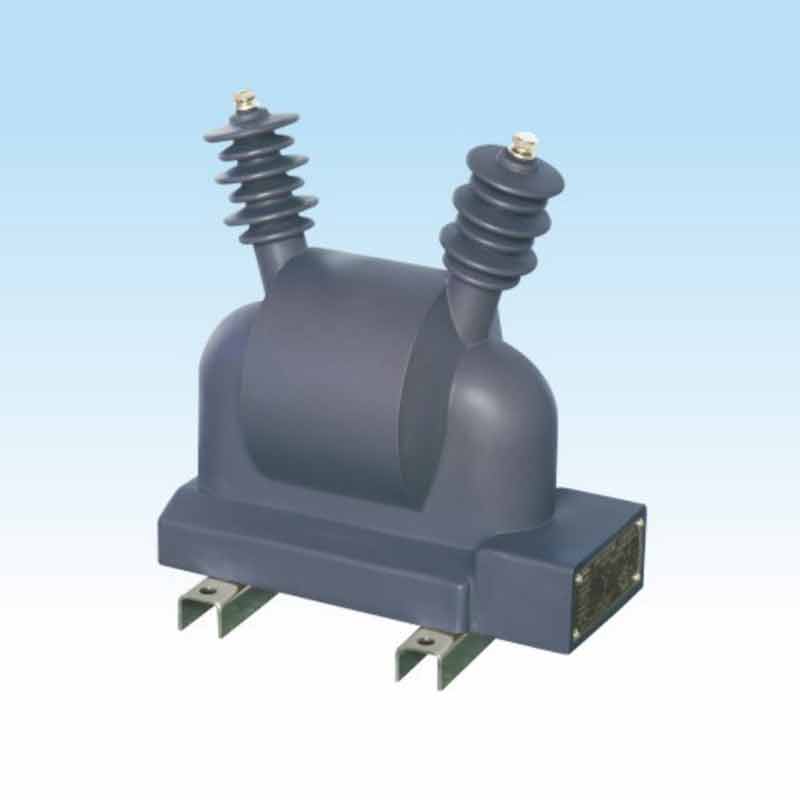

Deze 12kV-ontladingsspoel van de ontladingsspiraal is een volledig afgedicht product met epoxyhars voor buitenafgietsel. Het is van toepassing op gebruik voor het voedingssysteem met een AC-frequentie van 50 Hz en een nominale spanning van 10 kV en lager. Het is verbonden met een parallelle hoogspanningscondensatorgroep. Wanneer de condensatorgroep wordt afgesloten van het systeem, kan het slechts vijf seconden duren om de resterende spanning van de condensatorgroep te verlagen tot een veilige spanning. Wanneer de werking normaal is. De secundaire wikkeling wordt gebruikt als spanningsindicator. Als gebruikers speciale vereisten hebben, kan het een relaisbeschermingsactie hebben met restspanningswikkeling.

Type beschrijving

Technische data

a、Belastingsfactor: COSф=0,8 (achterblijvend);

b 、 De kruipafstand van het oppervlak: meer dan 530 mm;

c、De producten zijn in overeenstemming met DL/T653-2009《Specificatie van ontladingsspoelen voor parallelle hoogspanningscondensator voor bestelling 》 stansdrds;

d、Andere technische gegevens zie volgende tabel:

Type	Nominale spanningsverhouding (kV)	Nauwkeurigheid klasse en beoordeeld als tweede uitgang(VA)				Afvoer capaciteit (Mvar)	Nominaal isolatieniveau (kV)
		0.2	0.5	Niveau 1	6P
FDGE10/6.6//3-(1.7-3.4)-1W	6,6//3/0,1 6,6//3/0,1/0,1/3	20	50	100	100	1,7-3,4	7,2/32/60
FDGE10/7.2//3-(1.7-3.4)-1W	7,2//310,1 7,2//31/0,1/0,1/3
FDGE10/11/J3-(1,7-3,4)-1W	11//3/0,1 11//3/0,1/0,1/3						12/42/75
FDGE10/12/3-(1,7-3,4)-1W	12//3/0,1 1213J0.110.1/3
