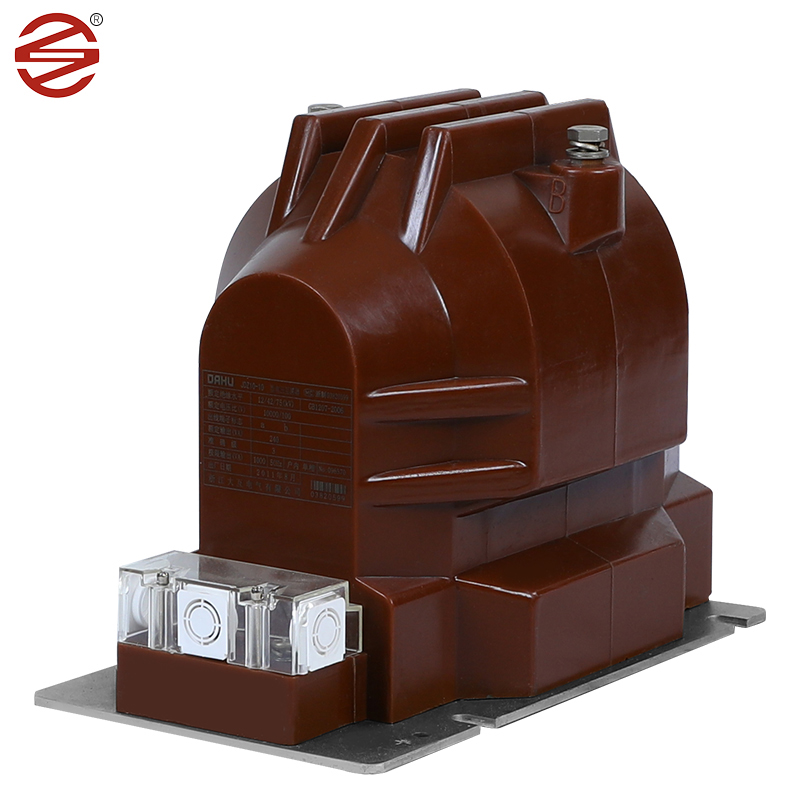

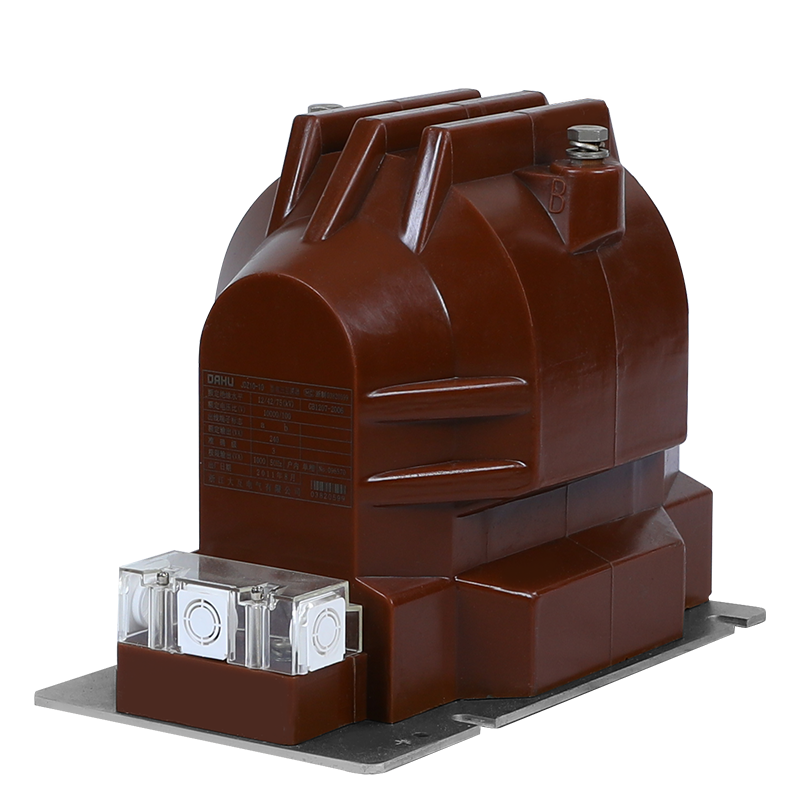

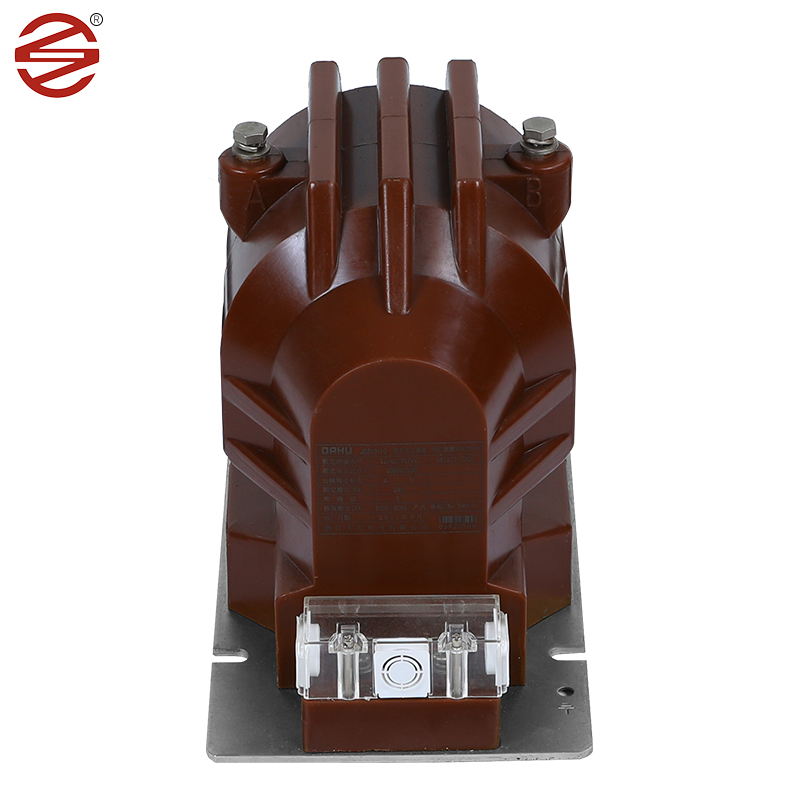

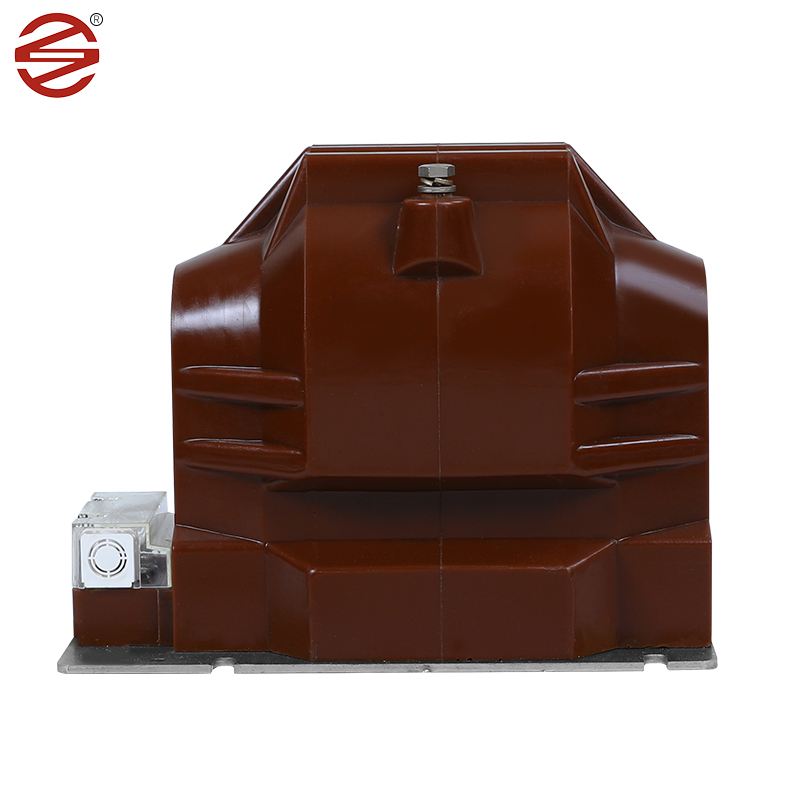

11kv spanningstransformator

De 11kV-spanningstransformator geproduceerd door DAHU Electric is een apparaat dat een sleutelrol speelt in schakelapparatuur binnenshuis en een krachtige oplossing biedt voor stroommeting, monitoring van elektrische energie en beveiligingsrelais in eenfasige en driefasige AC-systemen. Deze systemen werken naadloos op 50 Hz of 60 Hz en voldoen aan een breed scala aan elektrische vereisten voor apparatuurspanningen tot 12 kV. Het ontwerp en de functionaliteit van de 11 kV-spanningstransformator maken hem tot een integraal onderdeel van het voedingssysteem. Het is in staat nauwkeurig de stroom te meten, het elektriciteitsverbruik te bewaken en bescherming te bieden in geval van een storing in het voedingssysteem. Door gebruik te maken van een 11kV-spanningstransformator kunnen gebruikers de bedrijfsstatus van het energiesysteem in realtime bewaken en tijdig de nodige maatregelen nemen om de veilige en stabiele werking van het systeem te garanderen.

Stuur onderzoek

Productomschrijving

Koudgewalste siliciumstaalplaten: 11 kV-spanningstransformatoren gebruiken meestal koudgewalste siliciumstaalplaten als kern. Deze materialen zijn koudgewalst en hebben uitstekende magnetische eigenschappen, zoals een hoge permeabiliteit en een laag kernverlies, waardoor ze ideaal zijn voor stroomtransformatoren. Door koudgewalste siliciumstaalplaten als kernmateriaal te gebruiken, kan de stroomtransformator een efficiënte energieoverdracht bereiken, waardoor de efficiëntie van het systeem wordt verbeterd. Vergeleken met andere materialen hebben koudgewalste siliciumstaalplaten lagere hysteresislussen en magnetisatieverliezen, wat minder energieverspilling en een lager energieverbruik betekent.

Epoxyhars: Epoxyhars heeft uitstekende diëlektrische eigenschappen en mechanische sterkte, is de eerste keuze voor isolatiemateriaal voor 11 kV-spanningstransformatoren. Epoxygietstukken bieden betrouwbare isolatie die interne componenten beschermt tegen elektrische storingen en omgevingsfactoren.

Koper: Koperen geleiders worden doorgaans gebruikt voor wikkelingen in een 11 kV-spanningstransformator. Deze materialen bieden een hoge elektrische geleidbaarheid en mechanische duurzaamheid, waardoor een efficiënte overdracht van stroomsignalen mogelijk is en tegelijkertijd operationele spanningen kunnen worden weerstaan.

Materiaal (epoxyhars): 11 kV-spanningstransformator gebruikt behuizingen gemaakt van epoxyhars, die uitstekende isolatie-eigenschappen heeft en stroom- of spanningsdoorgang kan voorkomen voor een veilige werking van het circuit. Het is ook bestand tegen hoge temperaturen en corrosie en heeft goede afdichtingsprestaties voor waterdichte en vochtbestendige eigenschappen. Epoxytransformatoren zijn lichter en gemakkelijker te installeren en te onderhouden in vergelijking met in olie ondergedompelde transformatoren.

Productsuperioriteit

Onze productbeplating van schroeven en bodemplaat bereikt 8um/min, wat vochtbestendiger en roestbestendiger is. De glans is beter.

1.	Sollicitatie	Meten
2.	Installatie	Binnen.
3.	Isolatie	Gegoten hars
4.	Type	Spanningsinductie
5.	Bouw	Droog type epoxyhars gegoten
6.	Aantal fase	Singe-fase (1 set = 3 nrs.)
7.	Frequentie	50 Hz
8.	Montage Gemonteerd	Ondersteuning op portaalconstructie gemonteerd
9.	Primaire nominale spanning van het systeem	11 kV (fase tot fase)
10.	Systeem primaire maximale spanning	12 kV (fase naar fase)
11.	Systeem aardbewoners	Effectief geaard
12.	Basisisolatie (Impulsbestendig Spanning)	75 kV
13.	Stroomfrequentie Bestand tegen spanning	28 kV
14.	Het neutrale uiteinde van de primaire wikkeling, bijvoorbeeld directe verbinding met aarde	Geïsoleerd om de 10 kV te weerstaan laagfrequente proef.
15.	Type secundaire wikkeling	Enkele wikkeling
16.	Transformatieverhouding	11 kV//3/0,11 kV/3
17.	Kruip afstand	25 mm/kV (minimaal)
18.	Beoordeelde secundaire last	7,5 tot 10 VA
19.	Spanningslimietfactor	1,2 continu en 1,5 gedurende 30 seconden
20.	Klasse van nauwkeurigheid	0,2 voor meting.
21.	Standaard	Ontwerp, productie, testen, installatie en De prestaties moeten in overeenstemming zijn met de laatste stand van zaken edities van IEC 61869-1 en IEC 61869-3.
