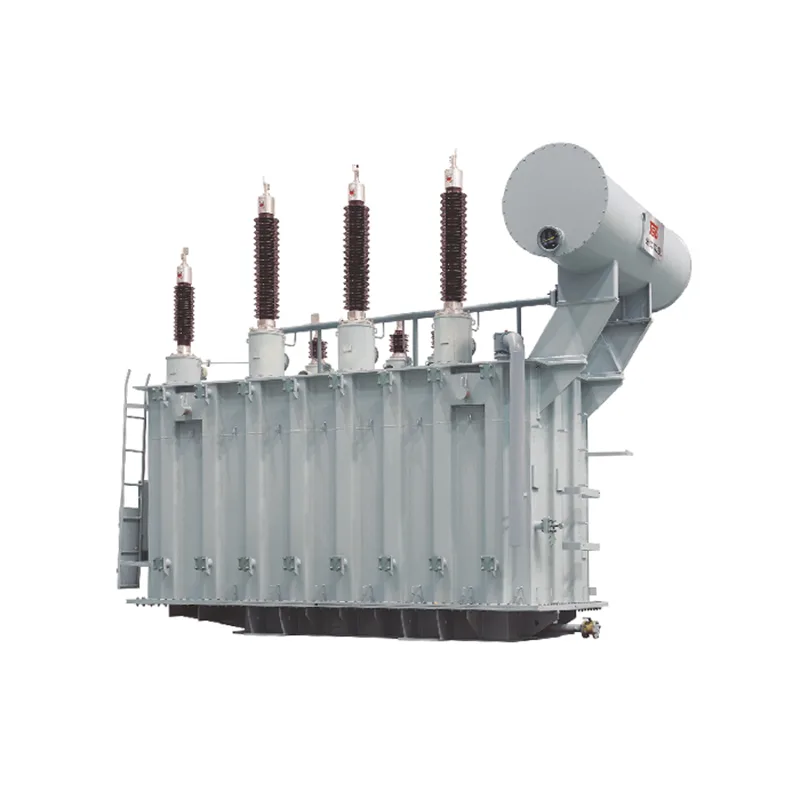

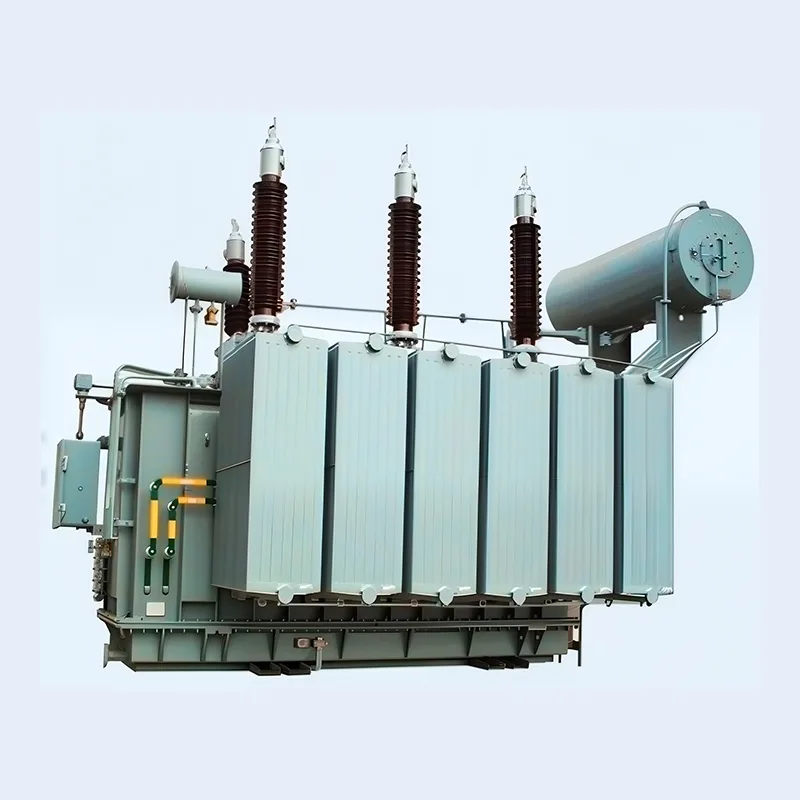

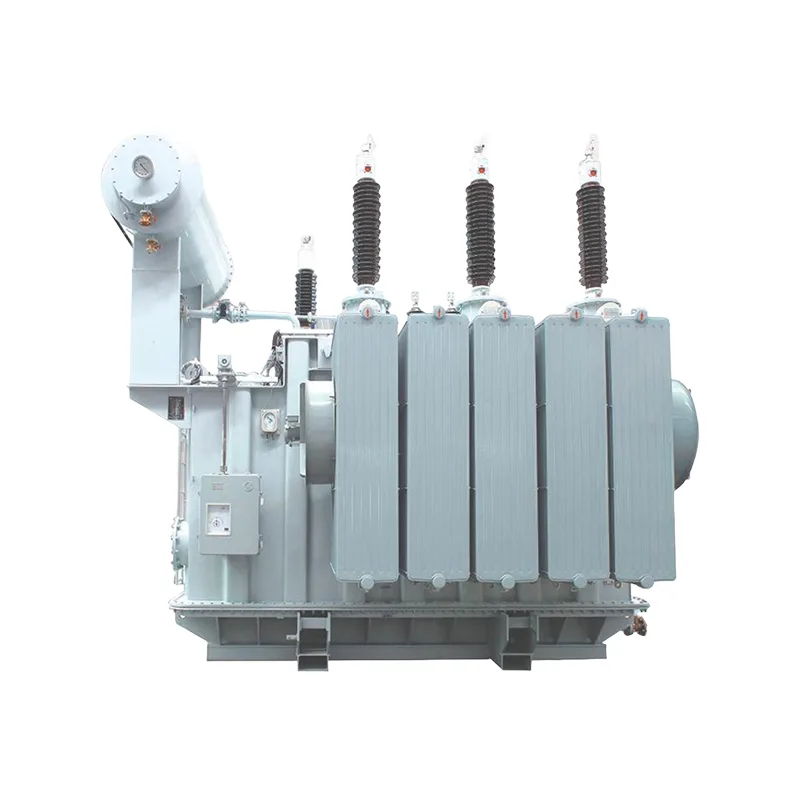

110KV olieondergedompelde stroomtransformator

Dahu Electric is een professionele fabrikant en leverancier van 110KV olieondergedompelde stroomtransformatoren in China. Dit product is zeer stabiel, kosteneffectief en betrouwbaar qua prestaties, en is geschikt voor energiecentrales, onderstations, maar ook voor grote industriële, mijnbouw- en petrochemische ondernemingen.

Stuur onderzoek

Productomschrijving

Productdetails

1. Hogedruktransformator, gebruik de Japanse Toshiba-analysesoftware en de unieke berekenings- en validatieprocedures van ons bedrijf. Om de prestaties van het product te garanderen, ontwerpen en testen we de 110KV olie-ondergedompelde stroomtransformatorkern, spoel, het lichaam van de machine, looddraad, olietank en andere machineonderdelen.

2. Ons product SSZ11-40000/110 heeft het kortsluitdraagvermogen en alle routinetypetests van het National Transformer Quality Supervision and Inspection Center doorstaan.

3. Dit product heeft de kenmerken van stabiliteit, zuinigheid, betrouwbaarheid en milieubescherming en is geschikt voor energiecentrales, onderstations en grote industriële, mijnbouw- en petrochemische ondernemingen.

Productvoordelen

1. Volledig afgedichte en geïsoleerde structuur kan de veiligheid van personen garanderen.

2. Economisch en efficiënt om netwerkverlies en bedrijfskosten te verminderen.

3,110KV olie-ondergedompelde stroomtransformator wordt niet alleen gebruikt voor ringnetwerken, maar ook voor terminals.

4, Laag verlies, laag geluidsniveau, superieure prestaties.

5, lage temperatuur, overbelastingsvermogen.

6. Transformator heeft een speciale structuur en de uitstekende voordelen zijn van hoge kwaliteit.

Technische parameter

6300kVA~120000kVA tweewikkelige transformator met NVTC

Nominale capaciteit (kVA)	Nominale spanning en tapbereik			Vector groep	Geen-loa slechte stroom (%)	Impedantie spanning (%)	Verliezen bij nullast (kW)	Over belastingsverliezen (kW)
Nominale capaciteit (kVA)	Hoog beroep	Tikken bereik	Laagspanning	Vector groep	Geen-loa slechte stroom (%)	Impedantie spanning (%)	Verliezen bij nullast (kW)	Over belastingsverliezen (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	JNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA driewikkelige transformator met NVTC

Beoordeeld capaciteit (kVA)	Nominale spanning en tapbereik			Vector grOA	Nee-lond stroom (%)	Impedantiespanning (%)		Onbelast verliezen (kW)	Op belasting verliezen (kW)
Beoordeeld capaciteit (kVA)	Hoogspanning	Middenspanning	Lage spanning	Vector grOA	Nee-lond stroom (%)	Stap op	Stap naar beneden	Onbelast verliezen (kW)	Op belasting verliezen (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	JNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV:10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA tweewikkelige transformator met OLTC

Beoordeeld capaciteit (kVA)	Nominale spanning en tapbereik			Vector groep	Geen lading huidig (%)	Impedantie-spanning (%)	Geen verloren verliezen (kW)		Over belastingsverliezen (kW)
	Hoge kwaliteit	Tikken bereik	Laagspanning0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	JNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA driewikkelige transformator met OLTC

Beoordeeld capaciteit (kVA)	Nominale spanning en tapbereik			Vector groep	Onbelast huidig (%)	Impedantie spanning (%)	Onbelast verliezen (kW)	Op belasting verliezen (kW)
Beoordeeld capaciteit (kVA)	Hoogvcitage	Gemiddelde spanning	Lage valtage	Vector groep	Onbelast huidig (%)	Impedantie spanning (%)	Onbelast verliezen (kW)	Op belasting verliezen (kW)
6300	110±8x 12,5%	35,37,38,5	6.3,6.6, 10.5.11	JNyn0d11	0.95	HV-MV:10,5 HV-LV: 17,5 ~ 18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
