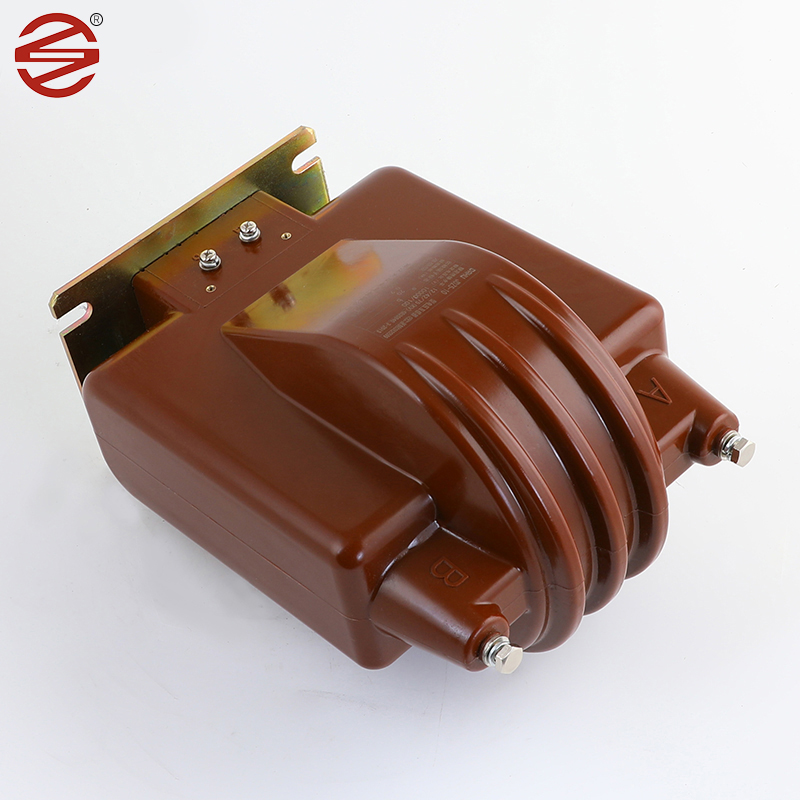

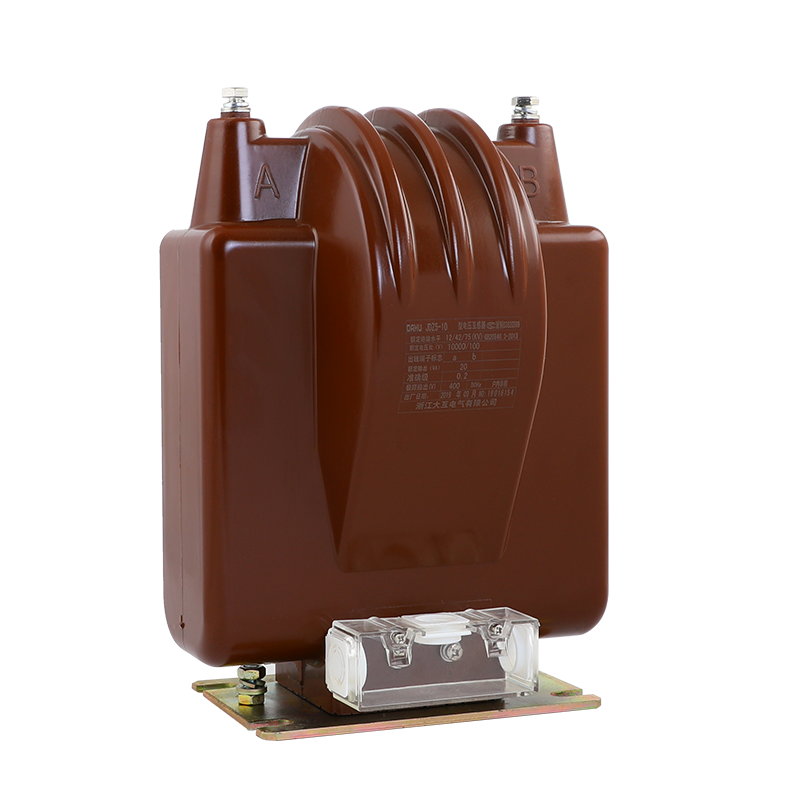

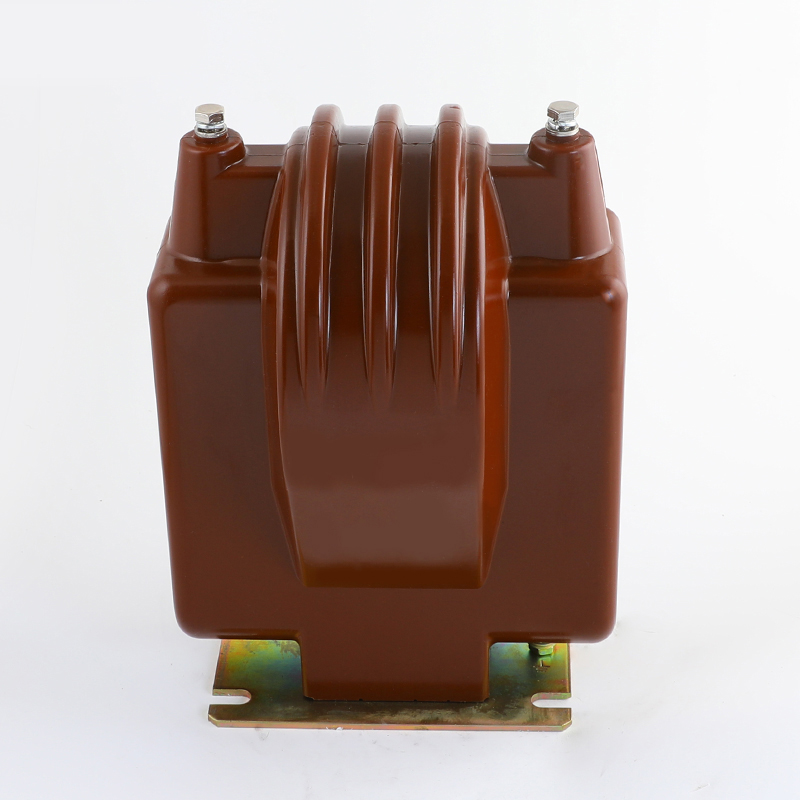

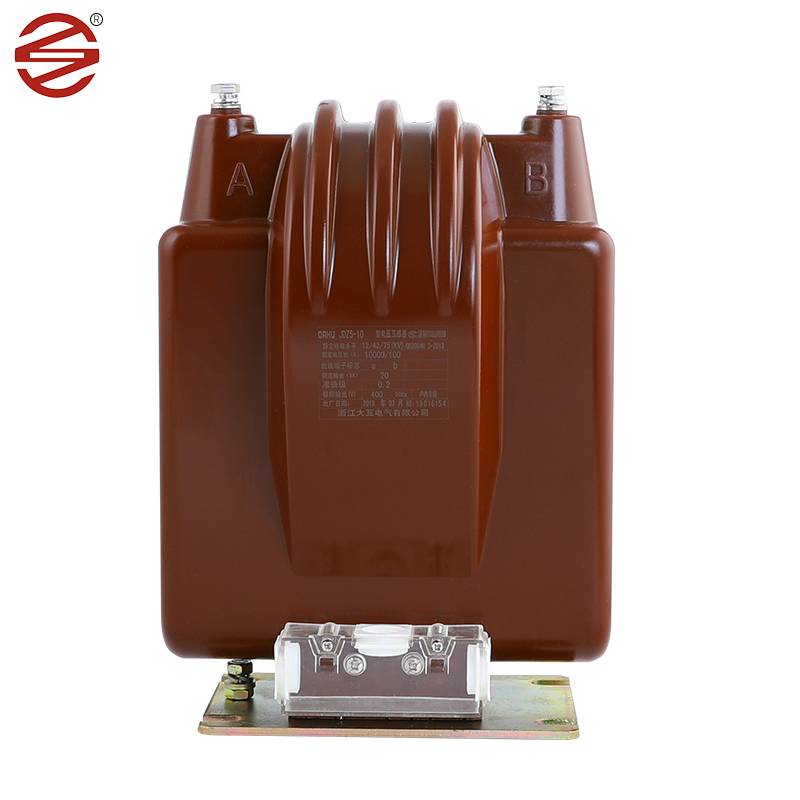

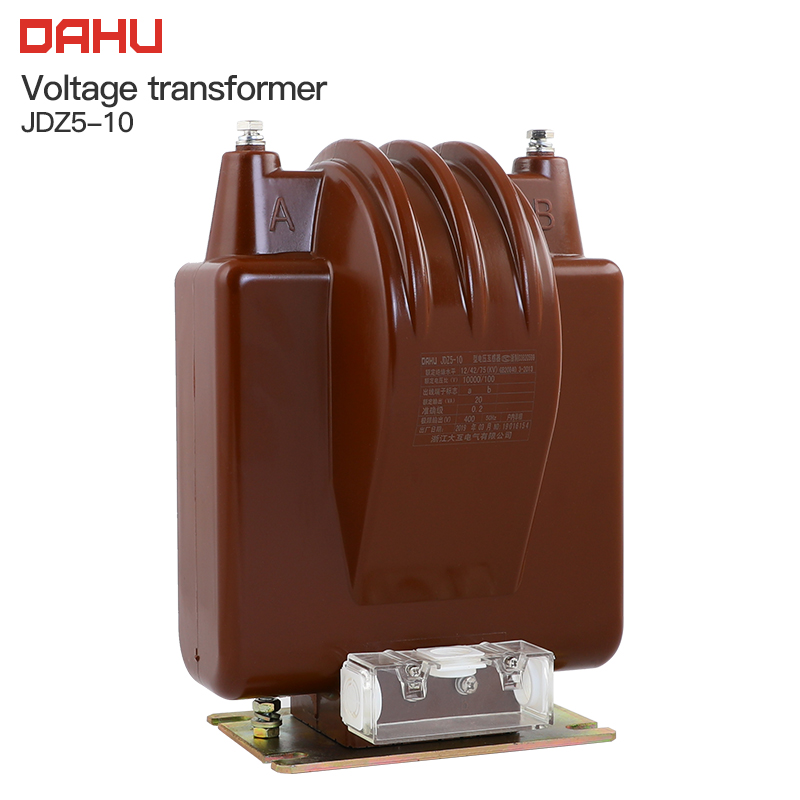

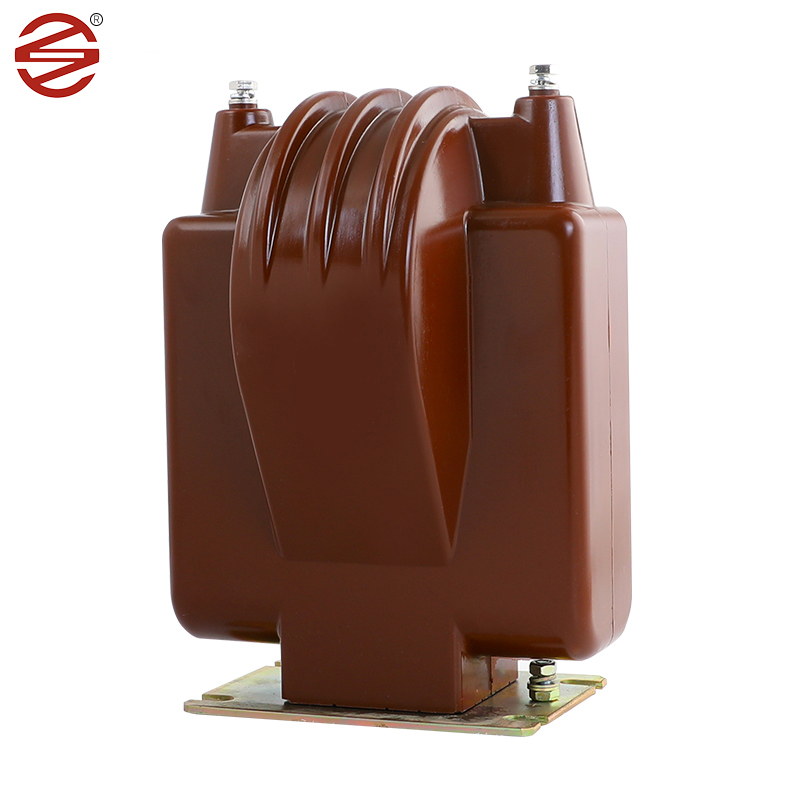

11 kV PT

De 11 kV PT gemaakt door Dahu Electric is een onmisbare component in de indoorschakelkast en is de ruggengraat van spanningsmeting, vermogensbewaking en beschermingsrelais in enkele fase en driefasige AC-systemen. Het robuuste ontwerp en de precieze functionaliteit maken het een essentieel element om de veiligheid en efficiëntie van elektrische bewerkingen te waarborgen.

Stuur onderzoek

Productomschrijving

Koud gerolde siliciumstaalplaten: gebruikt als het kernmateriaal in 11KV Pt. Deze vellen zijn koud gerold en bezitten uitzonderlijke magnetische eigenschappen, waaronder hoge permeabiliteit en lage kernverlies. Deze eigenschappen maken ze goed geschikt voor spanningstransformatoren.

Door het gebruik van koudgerolde siliciumstaalbladen als kernmateriaal te gebruiken, kan de spanningstransformator een efficiënte energieoverdracht bereiken, waardoor de algehele systeemefficiëntie wordt verbeterd. In vergelijking met alternatieve materialen vertonen koudgerolde siliciumstaalbladen lagere hysteresislussen en magnetisatieverliezen, wat resulteert in verminderd energieverbruik en een lager stroomverbruik.

Epoxyhars: Epoxyhars heeft uitstekende diëlektrische eigenschappen en mechanische sterkte, is de eerste keuze van 11KV PT -isolatiemateriaal. Epoxy -gietstukken bieden betrouwbare isolatie die interne componenten beschermt tegen elektrische afbraak en omgevingsfactoren.

Koper: koperen geleiders worden meestal gebruikt voor wikkelingen in 11KV PT. Deze materialen bieden een hoge elektrische geleidbaarheid en mechanische duurzaamheid, waardoor een efficiënte transmissie van spanningssignalen mogelijk is, terwijl het weerstand is.

Materiaal (epoxyhars): 11 kV Pt Gebruik behuizingen gemaakt van epoxyhars, die uitstekende isolatie -eigenschappen heeft en stroom of spanningsovergang kan voorkomen voor veilige circuit. Het is ook bestand tegen hoge temperaturen en corrosie en heeft goede afdichtingsprestaties voor waterdichte en vochtbestendige mogelijkheden. Epoxy-transformatoren zijn lichter en gemakkelijker te installeren en te onderhouden in vergelijking met olie-stimules transformatoren.

11 kV Pt Superiority

Ons productaanplating van schroeven en bodemplaat bereikt 8um/min, wat vochtbestendiger en roestvrij is. De glans is beter.

1.	Sollicitatie	Meet-
2.	Installatie	Binnen.
3.	Isolatie	Casthars
4.	Type	Spanningsinductie
5.	Bouw	Droge type epoxyhars cast
6.	Aantal fase	Singe -fase (1 set = 3 nrs.)
7.	Frequentie	50 Hz
8.	Montage gemonteerd	Ondersteuning van de gebakstructuur gemonteerd
9.	Systeem primaire nominale spanning	11 kV (fase tot fase)
10.	Systeem primaire maximale spanning	12 kV (fase tot fase)
11.	System Earthlings	Effectief geaard
12.	Basisisolatie (impuls bestand Spanning)	75 kV
13.	Stroomfrequentie bestand tegen spanning	28 kV
14.	Het neutrale uiteinde van de primaire wikkeling, voor directe verbinding met grond	Geïsoleerd om de 10 kV te weerstaan lage frequentietest.
15.	Type secundaire wikkeling	Enkele wikkeling
16.	Transformatieratio	11 kV // 3/0,11 kV/3
17.	Kruipafstand	25 mm/kv (minimaal)
18.	Nominale secundaire last	7.5 tot 10 VA
19.	Spanningslimietfactor	1.2 continu en 1,5 gedurende 30 seconden
20.	Klasse van nauwkeurigheid	0,2 voor meet.
21.	Standaard	Ontwerp, productie, testen, installatie en Prestaties zijn in overeenstemming met de laatste edities van IEC 61869-1 & IEC 61869-3.
