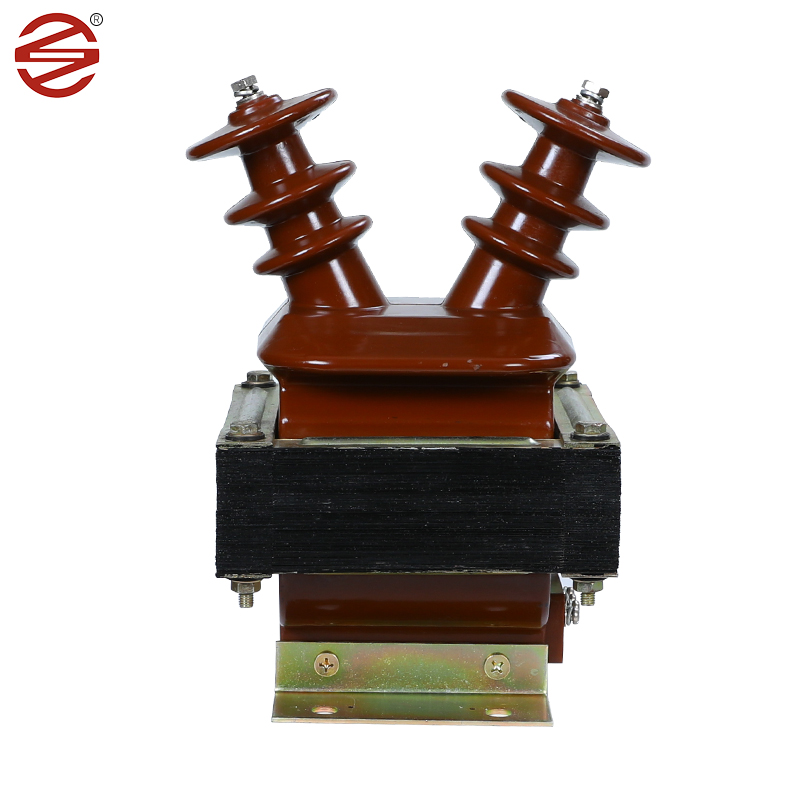

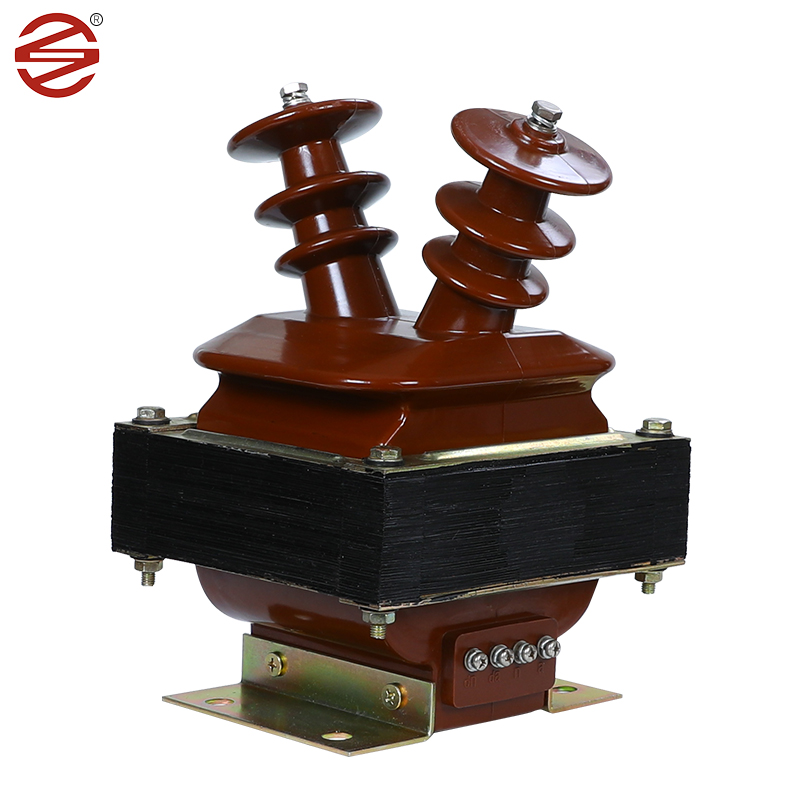

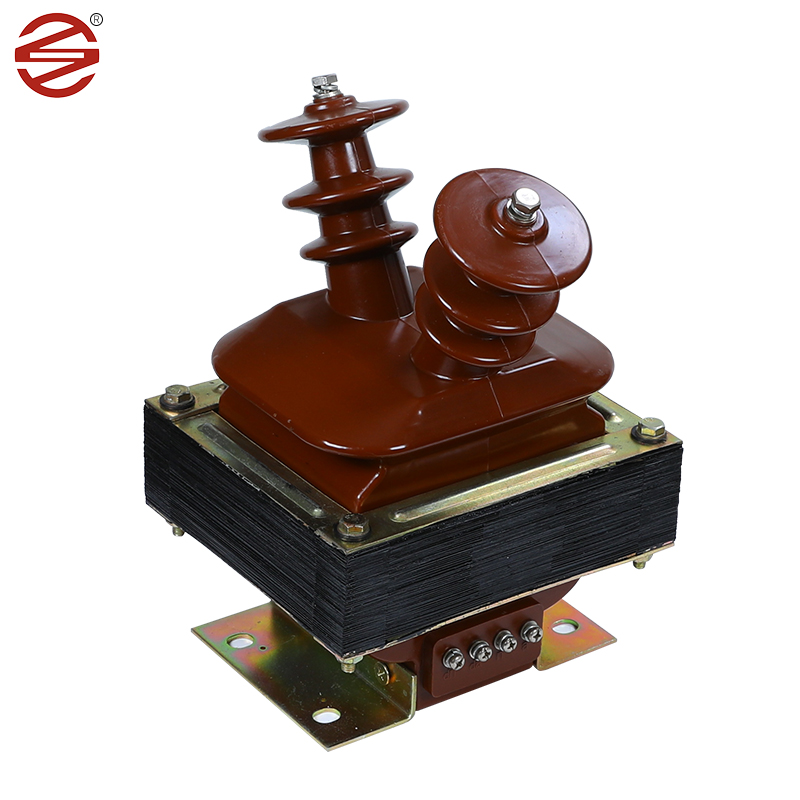

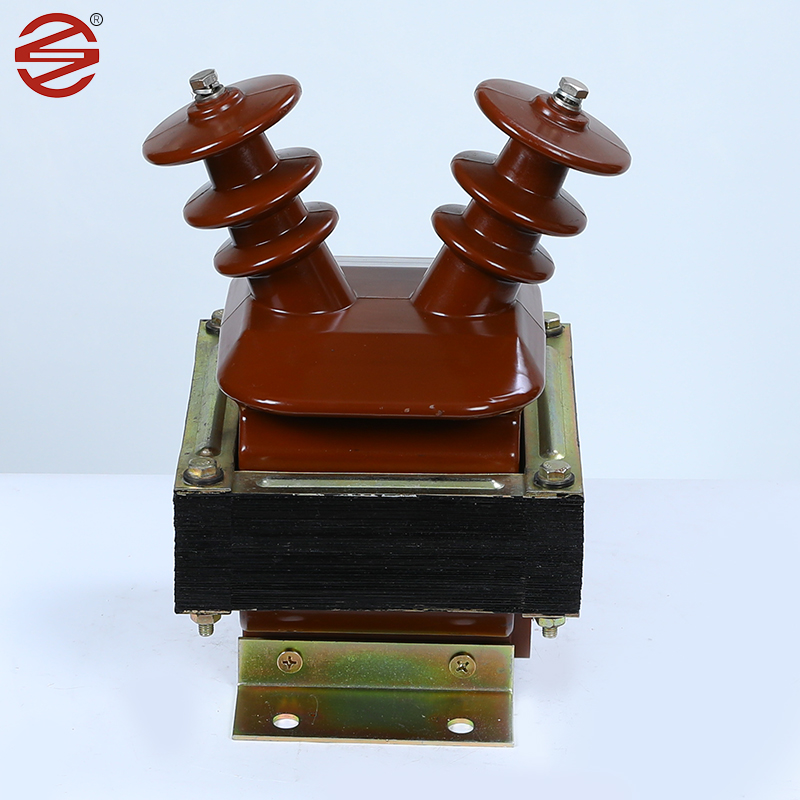

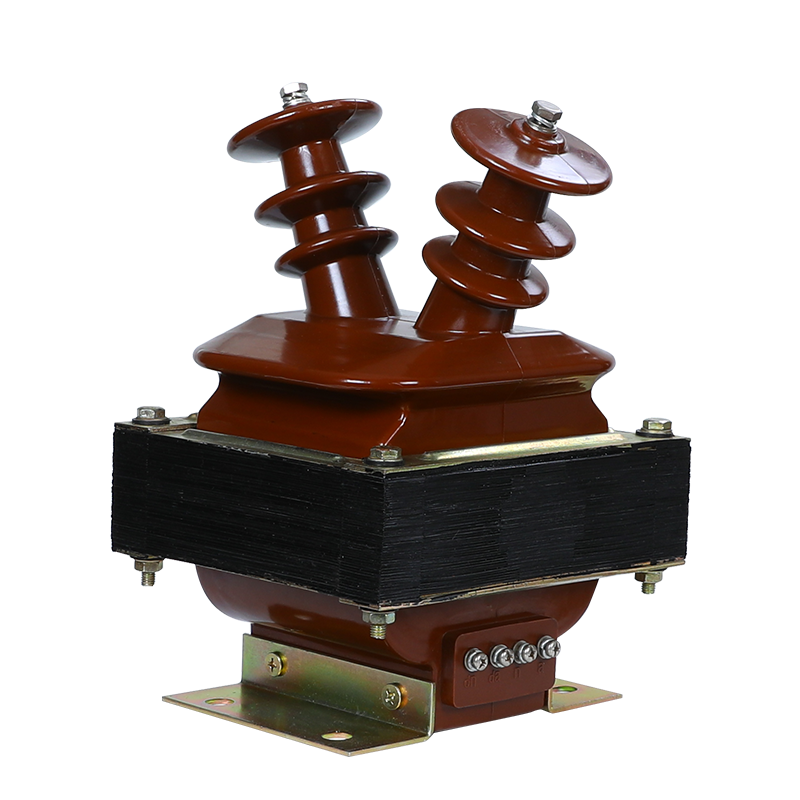

10kV spanningstransformator

De door DAHU ELECTRIC vervaardigde 10 kV-spanningstransformator speelt een sleutelrol in de schakelkast voor binnenshuis en biedt een krachtige oplossing voor stroommeting, elektrische energiebewaking en beveiligingsrelais in eenfasige en driefasige AC-systemen. Deze systemen werken naadloos op frequenties van 50 Hz of 60 Hz en voldoen aan een breed scala aan elektrische vereisten voor apparatuurspanningen tot 12 kV.

Stuur onderzoek

Productomschrijving

Koudgewalste siliciumstaalplaten: 10 kV-spanningstransformatoren gebruiken meestal koudgewalste siliciumstaalplaten als kern. Deze materialen zijn koudgewalst en hebben uitstekende magnetische eigenschappen, zoals een hoge permeabiliteit en een laag kernverlies, waardoor ze ideaal zijn voor stroomtransformatoren. Door koudgewalste siliciumstaalplaten als kernmateriaal te gebruiken, kan de stroomtransformator een efficiënte energieoverdracht bereiken, waardoor de efficiëntie van het systeem wordt verbeterd. Vergeleken met andere materialen hebben koudgewalste siliciumstaalplaten lagere hysteresislussen en magnetisatieverliezen, wat minder energieverspilling en een lager energieverbruik betekent.

Epoxyhars: Epoxyhars heeft uitstekende diëlektrische eigenschappen en mechanische sterkte, is de eerste keuze voor isolatiemateriaal voor 10 kV-spanningstransformatoren. Epoxygietstukken bieden betrouwbare isolatie die interne componenten beschermt tegen elektrische storingen en omgevingsfactoren.

Koper: Koperen geleiders worden doorgaans gebruikt voor wikkelingen in een 10 kV-spanningstransformator. Deze materialen bieden een hoge elektrische geleidbaarheid en mechanische duurzaamheid, waardoor een efficiënte overdracht van stroomsignalen mogelijk is en tegelijkertijd operationele spanningen kunnen worden weerstaan.

Materiaal (epoxyhars): 10 kV-spanningstransformatoren zijn ondergebracht in behuizingen gemaakt van epoxyhars. Epoxyhars heeft uitstekende isolatie-eigenschappen en kan effectief stroom- of spanningsdoorgang voorkomen, om de veilige werking van het circuit te garanderen.

Het heeft een hoge temperatuurbestendigheid en kan zich aanpassen aan de werkvereisten in een omgeving met hoge temperaturen.

Het heeft een goede corrosieweerstand, is bestand tegen de erosie van sommige chemische stoffen en verlengt de levensduur van de transformator.

Het heeft goede afdichtingsprestaties, dus de epoxytransformator heeft meestal goede waterdichte en vochtbestendige prestaties en is geschikt voor gebruik in vochtige omgevingen.

Vergeleken met traditionele olie-ondergedompelde transformatoren hebben epoxytransformatoren over het algemeen een lager gewicht en zijn ze eenvoudig te installeren en te onderhouden.

Productsuperioriteit

Onze productbeplating van schroeven en bodemplaat bereikt 8um/min, wat vochtbestendiger en roestbestendiger is. De glans is beter.

1.	Sollicitatie	Meten
2.	Installatie	Binnen.
3.	Isolatie	Gegoten hars
4.	Type	Spanningsinductie
5.	Bouw	Droog type epoxyhars gegoten
6.	Aantal fase	Singe Phase(1 set=3 Nos.)
7.	Frequentie	50 Hz
8.	Montage Gemonteerd	Ondersteuning op portaalconstructie gemonteerd
9.	Primaire nominale spanning van het systeem	11 kV (fase tot fase)
10.	Systeem primaire maximale spanning	12 kV (fase naar fase)
11.	Systeem aardbewoners	Effectief geaard
12.	Basisisolatie (Impulsbestendig Spanning)	75 kV
13.	Stroomfrequentie Bestand tegen spanning	28 kV
14.	Het neutrale uiteinde van de primaire wikkeling, bijvoorbeeld directe verbinding met aarde	Geïsoleerd om de 10 kV te weerstaan laagfrequente proef.
15.	Type secundaire wikkeling	Enkele wikkeling
16.	Transformatieverhouding	11 kV//3/0,11 kV/3
17.	Kruip afstand	25 mm/kV (minimaal)
18.	Beoordeelde secundaire last	7,5 tot 10 VA
19.	Spanningslimietfactor	1,2 continu en 1,5 gedurende 30 seconden
20.	Klasse van nauwkeurigheid	0,2 voor meting.
21.	Standaard	Ontwerp, productie, testen, installatie en De prestaties moeten in overeenstemming zijn met de laatste stand van zaken edities van IEC 61869-1 en IEC 61869-3.
